變頻器鈑金箱柜三維掃描檢測應用
發布時間：2026-01-16
瀏覽數：814
- A +
- A
- A -
變頻器鈑金箱柜是保障變頻器穩定運行的核心防護與安裝載體，其外形輪廓、鈑金折彎精度、安裝孔位公差直接影響設備裝配適配性與防護性能。客戶需通過三維掃描獲取箱柜高精度、完整的三維數據，與原始模型比對生成三維檢測色譜圖，量化誤差以判斷加工是否合格。因客戶對掃描精度、細節還原度要求嚴苛，傳統測量方式難以滿足，故選擇 HOLON3D Model 49 手持式全藍激光工業級三維掃描儀提供數字化檢測方案。

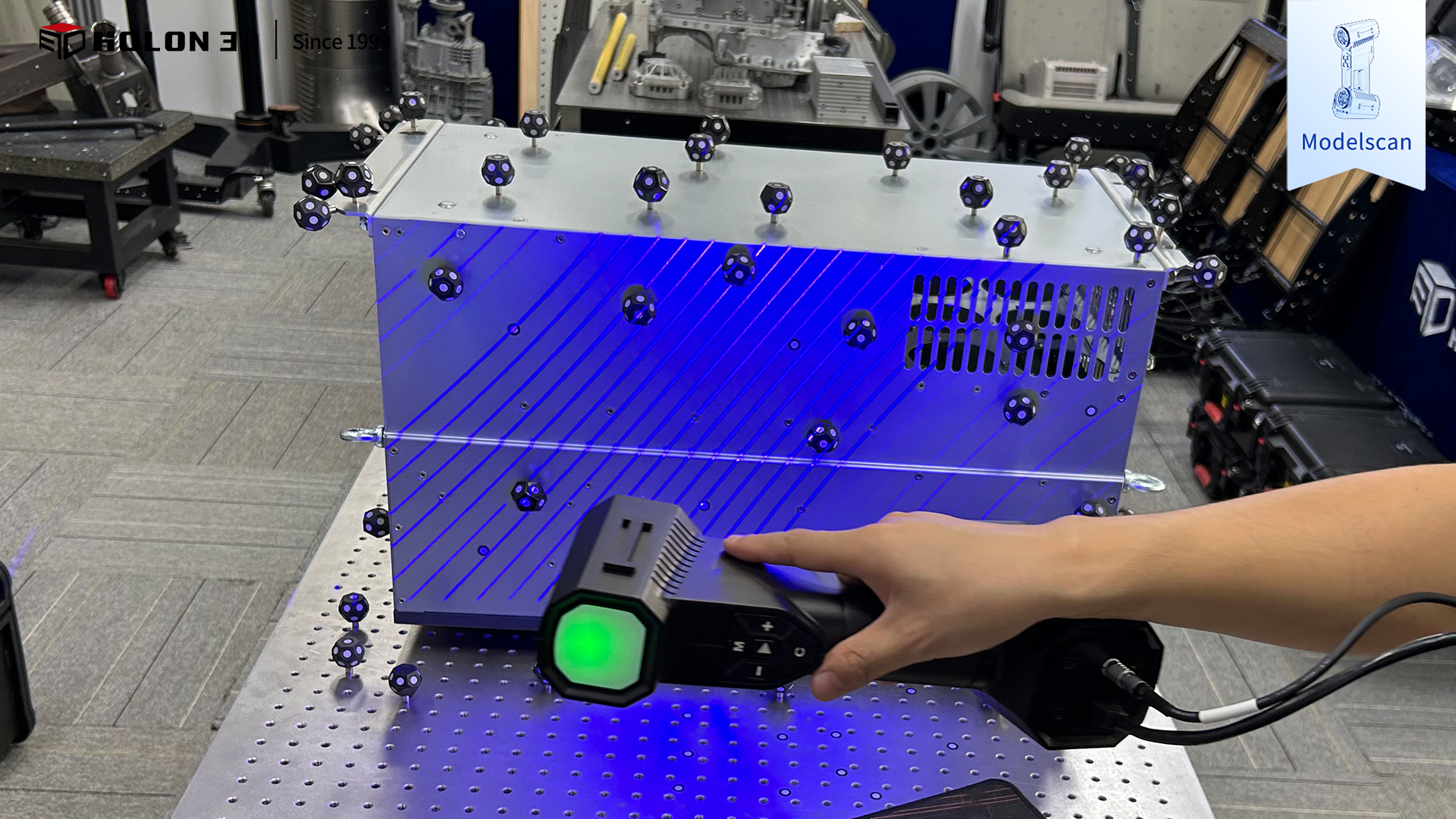

實物掃描圖
實物掃描圖
面臨問題
變頻器鈑金箱柜檢測核心難點集中在結構與精度要求：箱柜包含鈑金折彎邊、密集安裝孔、腔體內部等復雜結構，傳統局部測量工具難以全面覆蓋，易形成掃描盲區導致數據缺失；鈑金表面材質特性易干擾傳統掃描，造成折彎角度、孔位邊緣等關鍵特征采集失真；箱柜輪廓度、孔位同軸度等指標精度要求嚴格，傳統測量方式精度有限且易產生累計誤差，無法滿足客戶嚴苛標準。

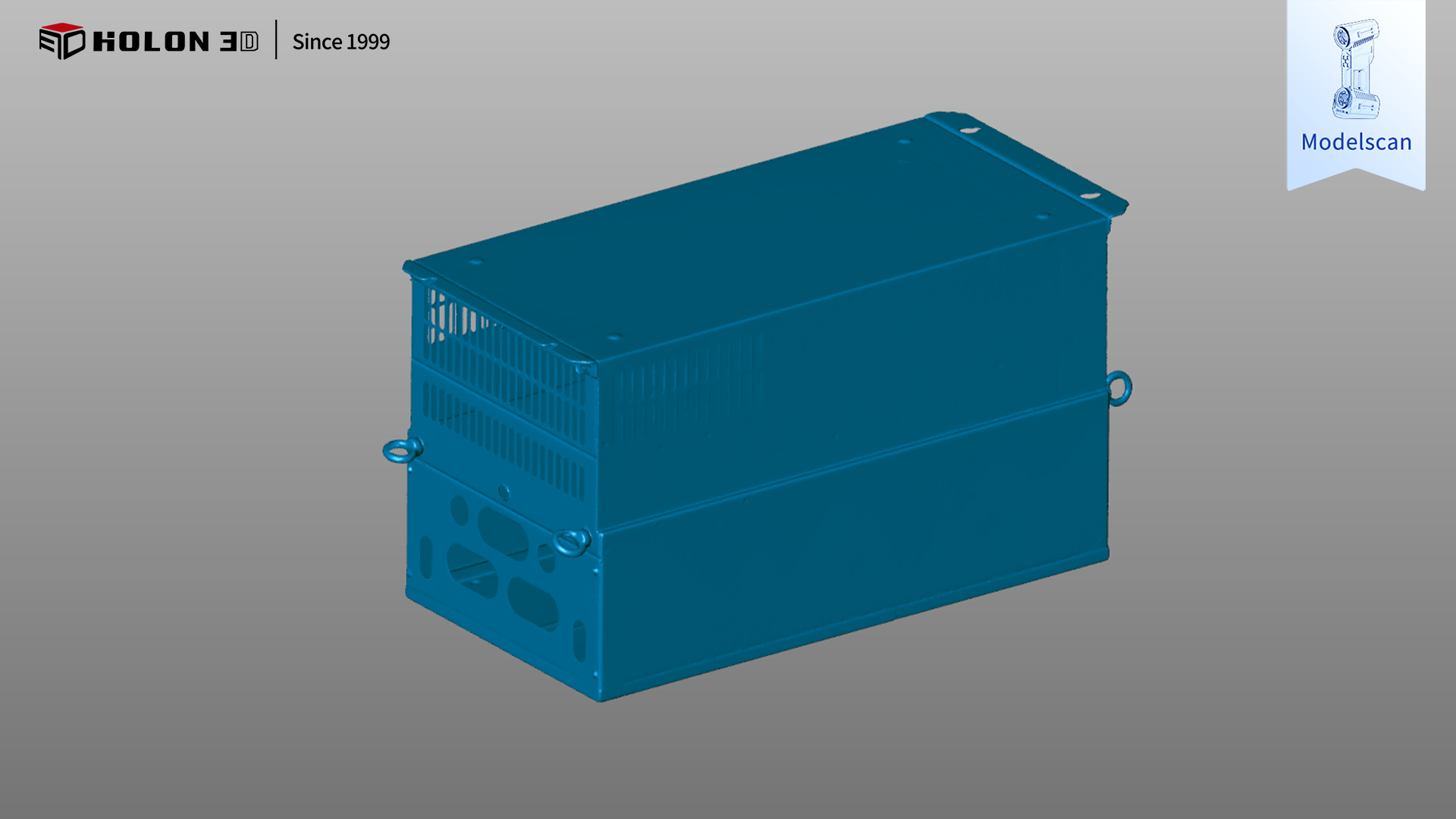

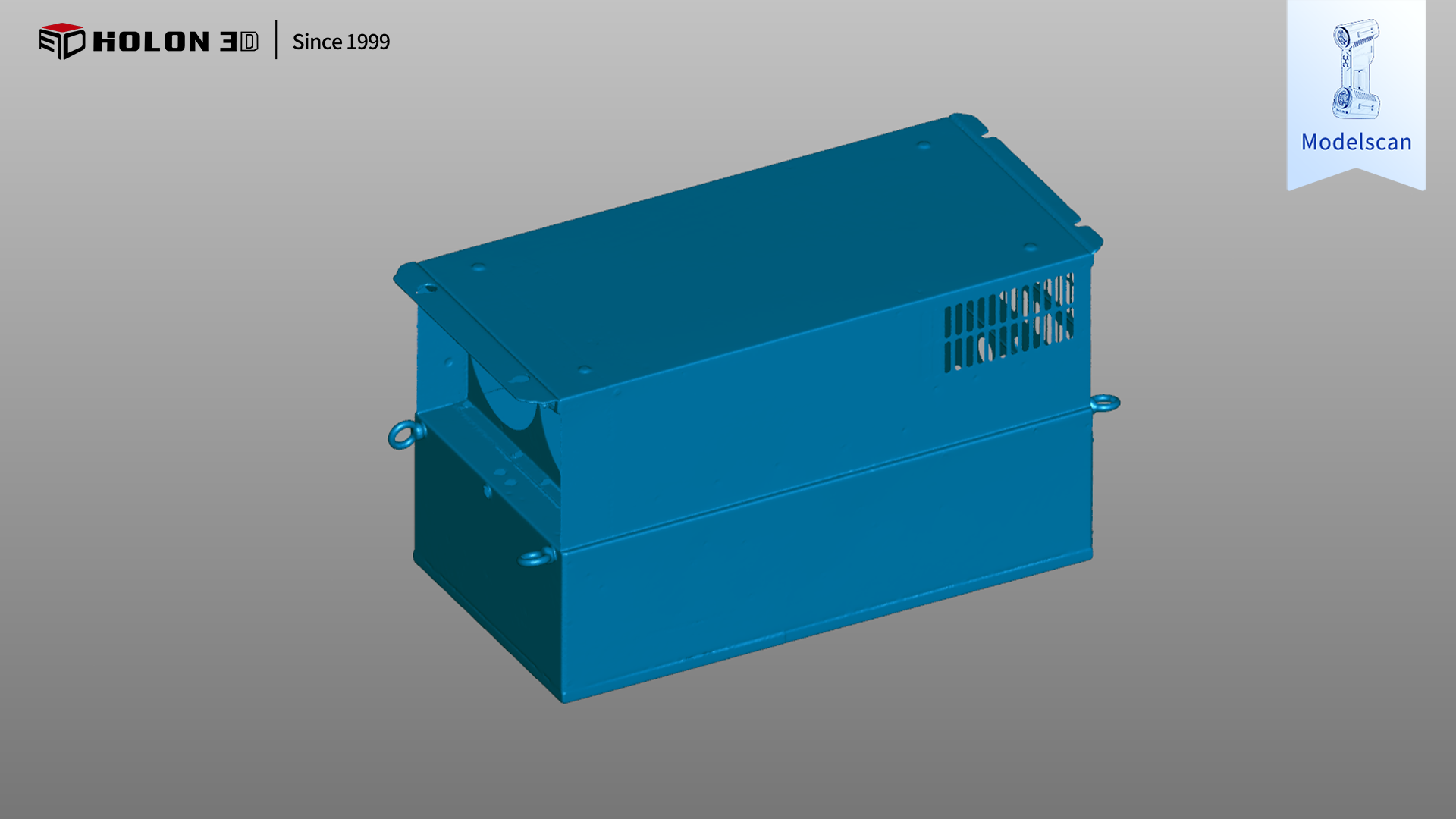

掃描數據圖
掃描數據圖
解決方案
采用 HOLON3D Model 49 掃描儀可針對性破解難題，其具備工業計量級精度，搭配全藍激光技術，無需預處理即可適配鈑金材質特性，精準捕捉折彎角度、孔位尺寸等關鍵數據；搭載四種掃描模式，可根據箱柜整體輪廓、腔體內部、細微孔位等特征靈活切換，配合手持設計自由調整角度，實現全區域無死角掃描；高速無接觸測量避免鈑金變形損傷，不受場景約束，僅需粘貼少量標志點即可穩定輸出高質量數據，掃描數據與原始模型比對生成清晰色譜圖，準確量化誤差，科學判定合格性，完全契合客戶需求，為箱柜質量管控與工藝優化提供可靠支撐。

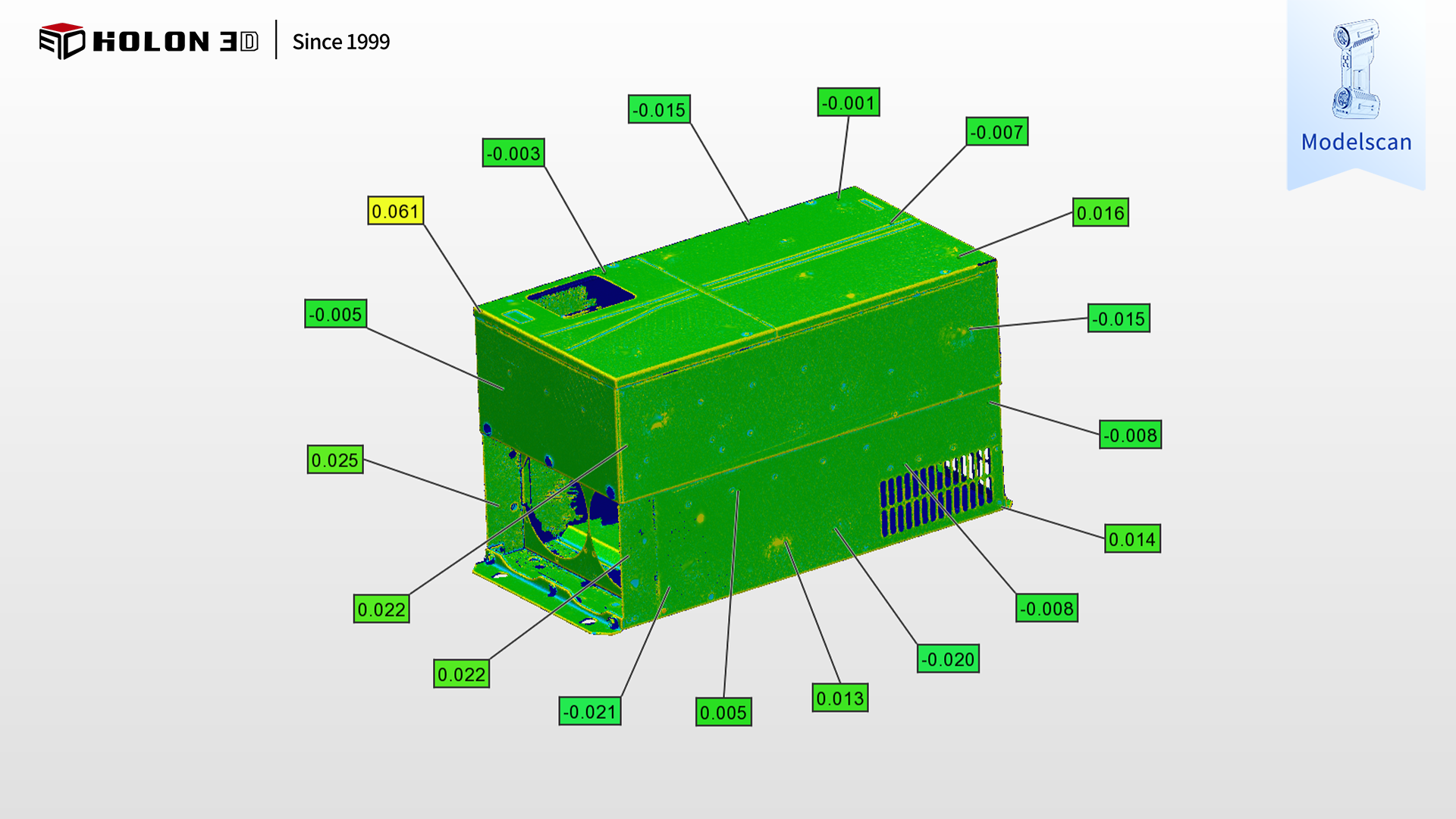

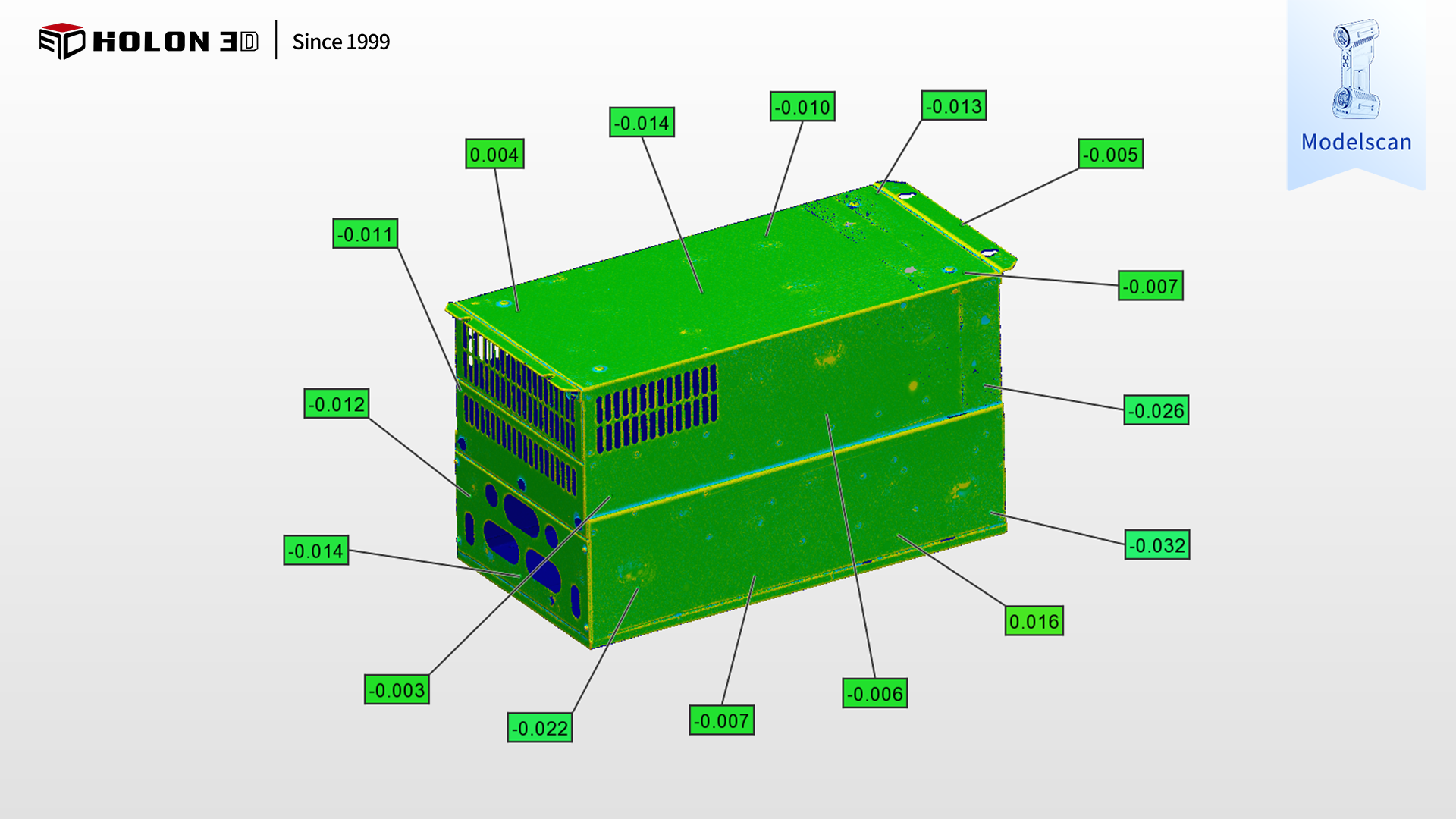

三維檢測色譜圖
三維檢測色譜圖
