電機散熱葉片的三維檢測
發布時間：2026-07-23
瀏覽數：243
- A +
- A
- A -
某電機制造企業在生產該電機散熱葉片后，需對成品葉片進行批量抽檢，其葉片輪廓一致性、中心孔同軸度、葉間距均勻性直接影響氣流效率、動平衡性能與運行噪音。面臨葉片變形、注塑收縮不均、多腔模具一致性難把控等痛點，客戶需要一種快速、非接觸的檢測手段，替代傳統的人工卡尺測量方式，以保障批量一致性。
電機散熱葉片實物圖
面臨問題
散熱葉片多為空間扭轉曲面，包含復雜的葉型弧度和扭轉角度。傳統測量工具（如卡尺、高度規）無法有效獲取葉片的完整曲面形態數據，難以評估葉片整體的加工質量。依靠人工方式對單個葉片的多個截面、多個點位逐一測量，過程繁瑣耗時，無法滿足產線批量抽檢的效率需求。客戶不僅需要單個尺寸數據，還希望分析葉片整體是否存在均勻收縮或局部翹曲變形，以便優化注塑/鑄造工藝。傳統離散點位測量無法提供整體形面偏差分析。

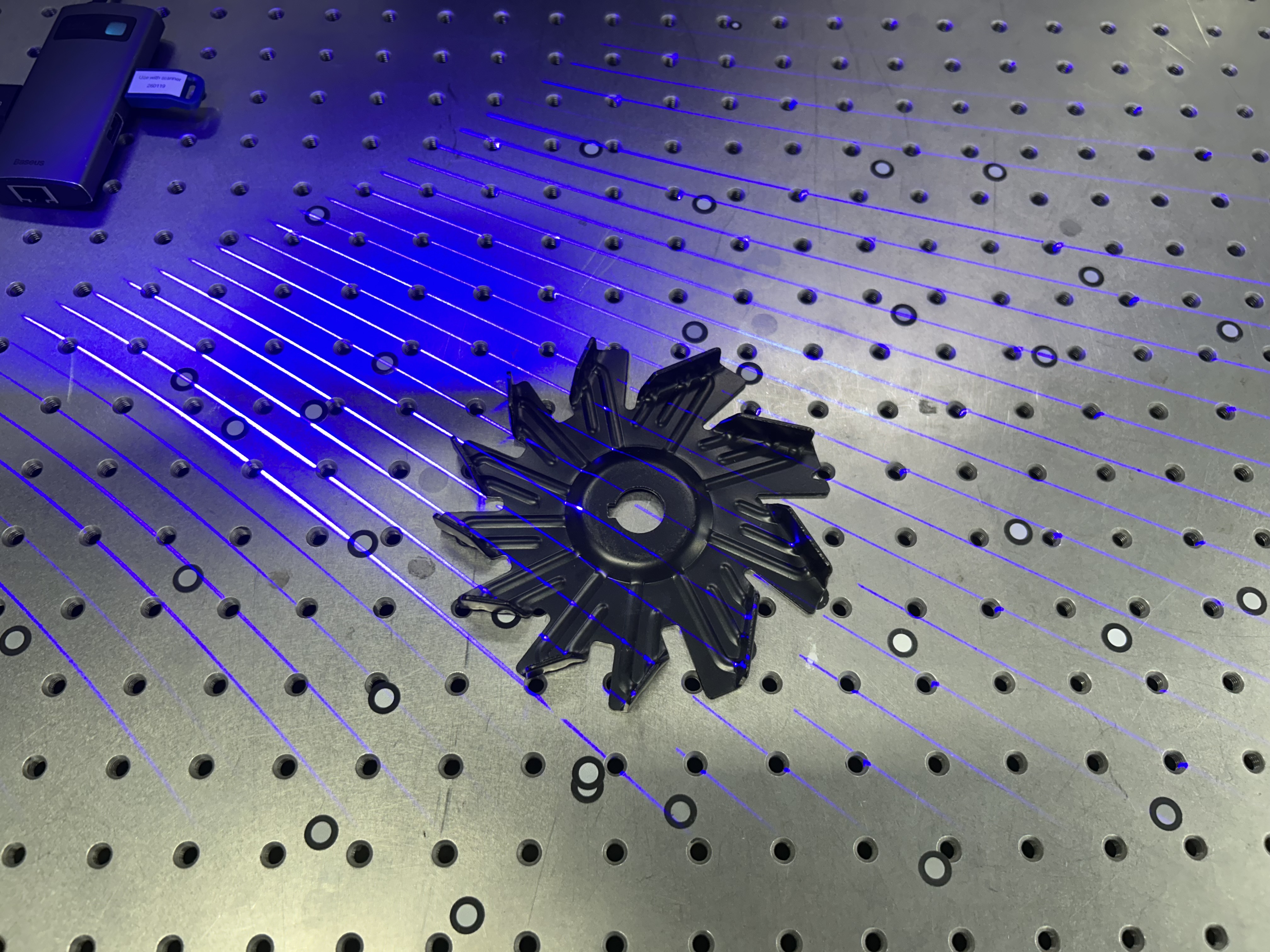

現場掃描圖（1）

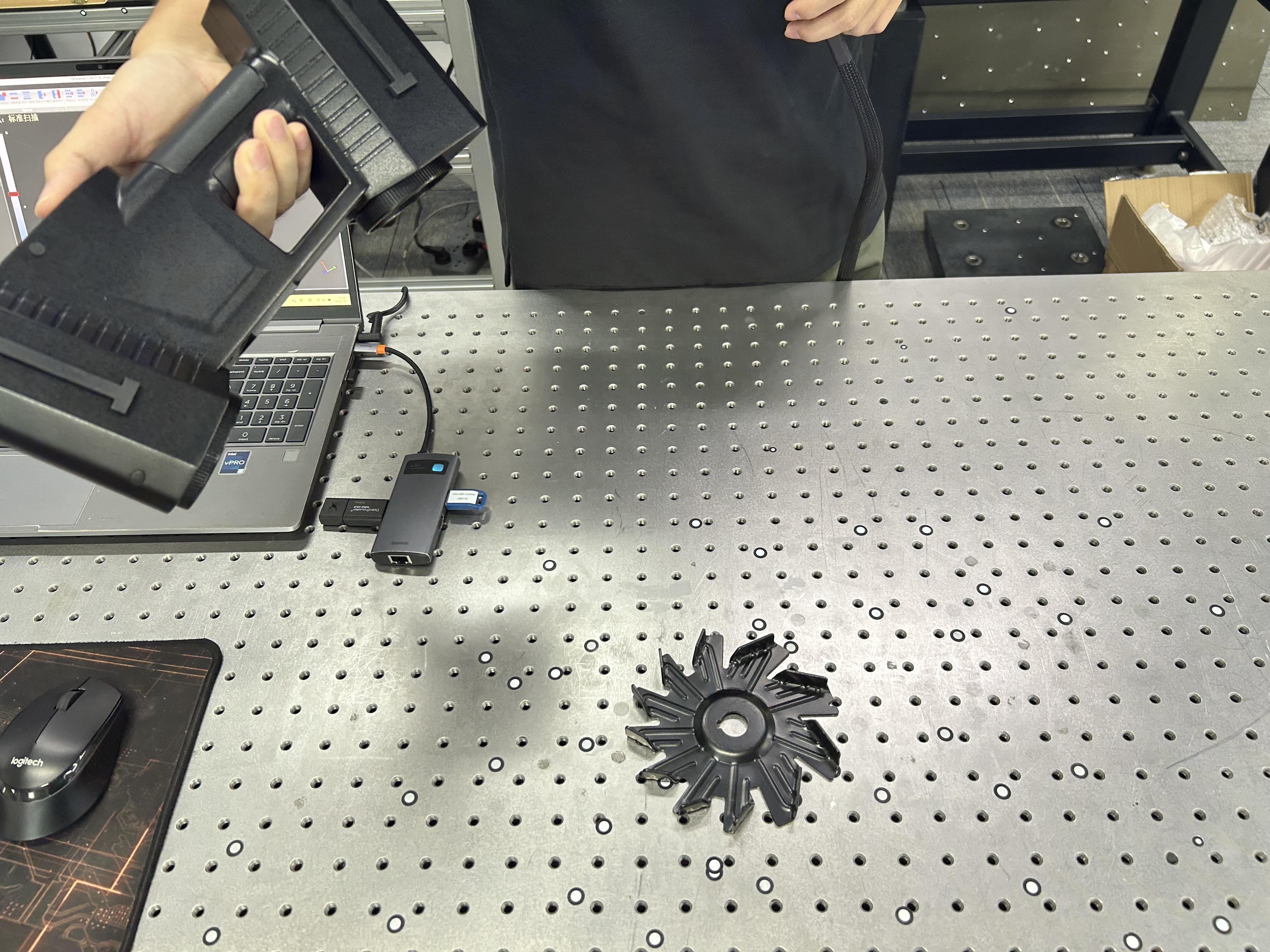

現場掃描圖（2）
解決方案
華朗三維技術團隊采用 “手持式激光三維掃描儀 + 三維檢測軟件”的組合方案，為電機散熱葉片提供快速、精準的尺寸檢測服務。

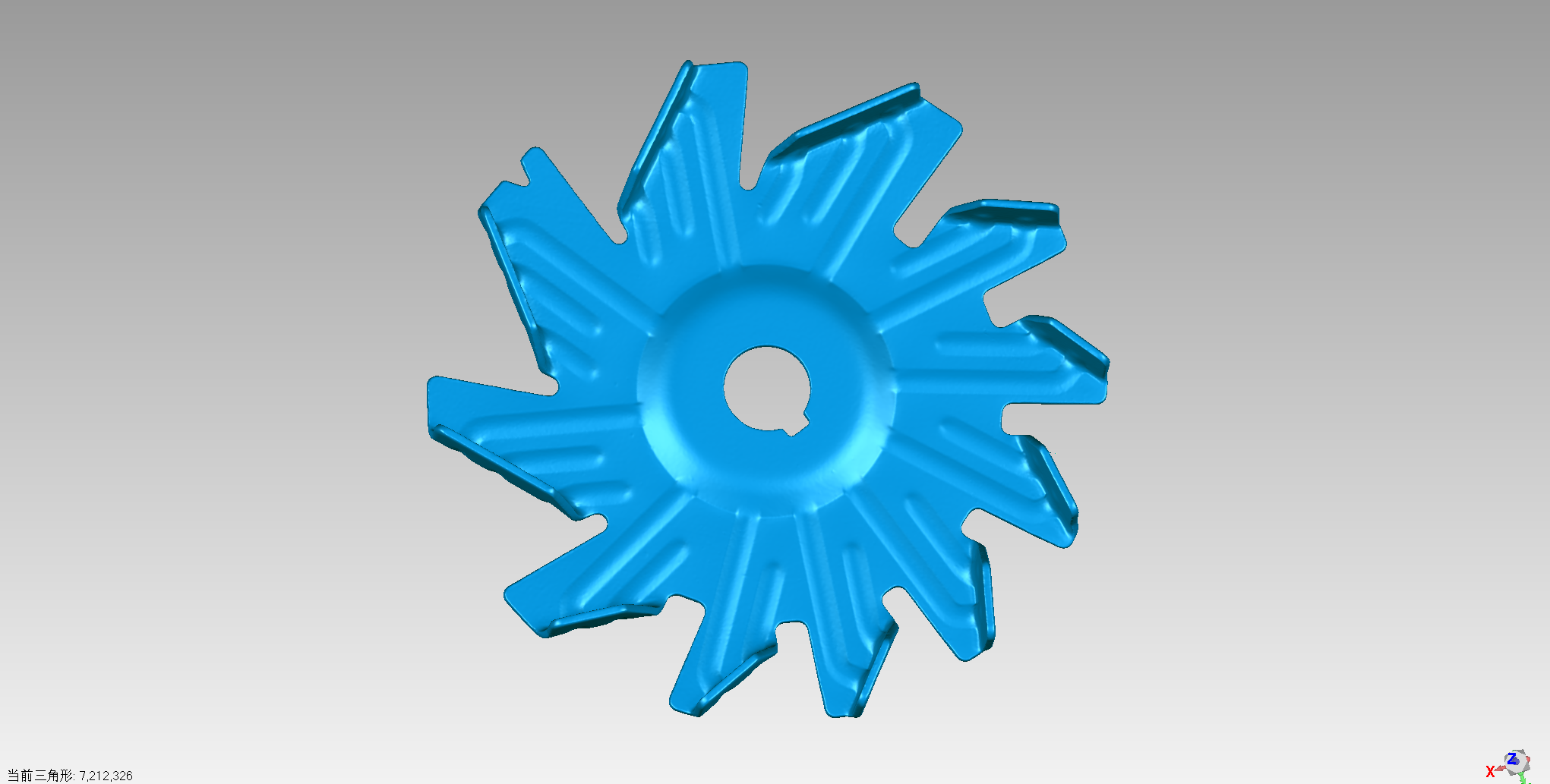

掃描數據圖（1）

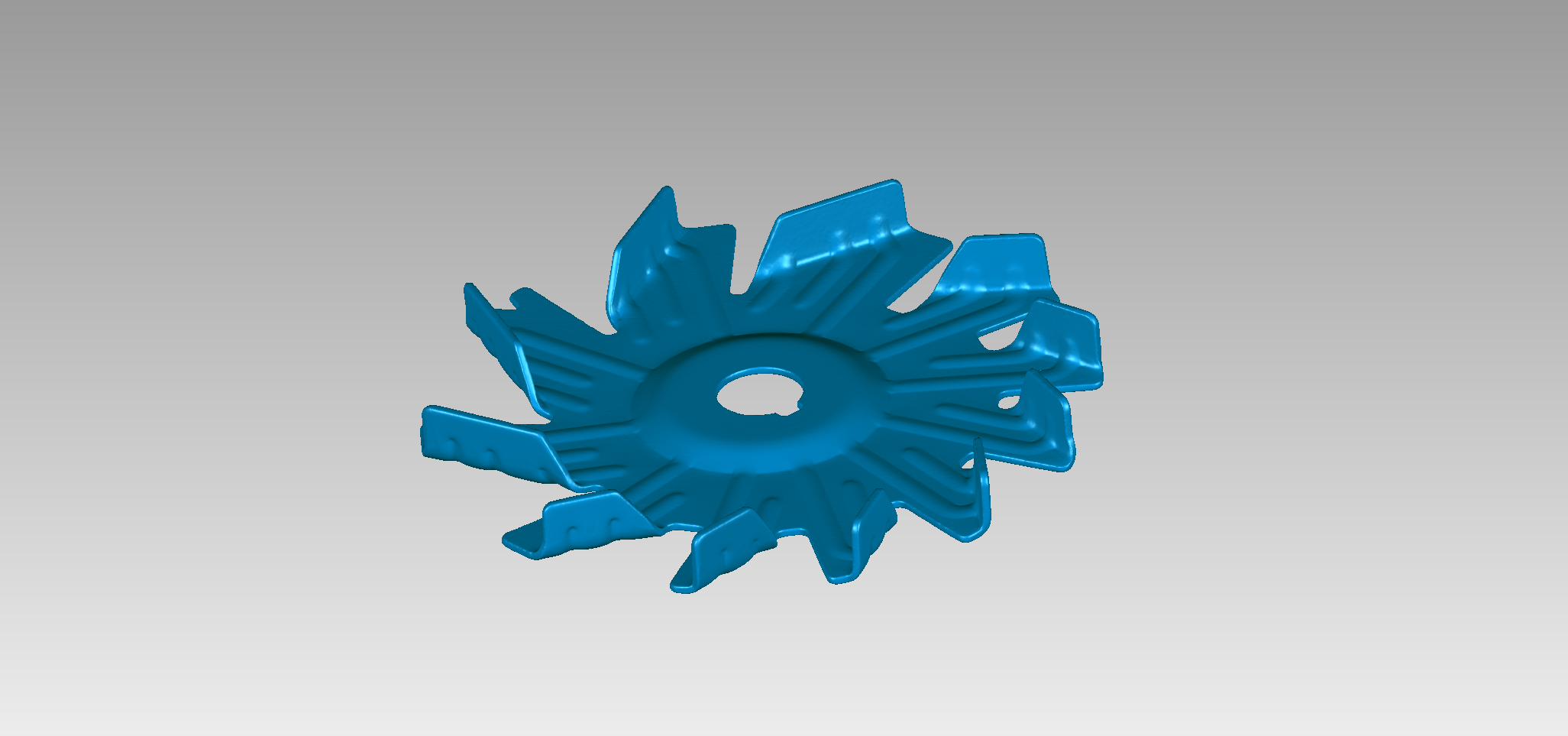

掃描數據圖（2）

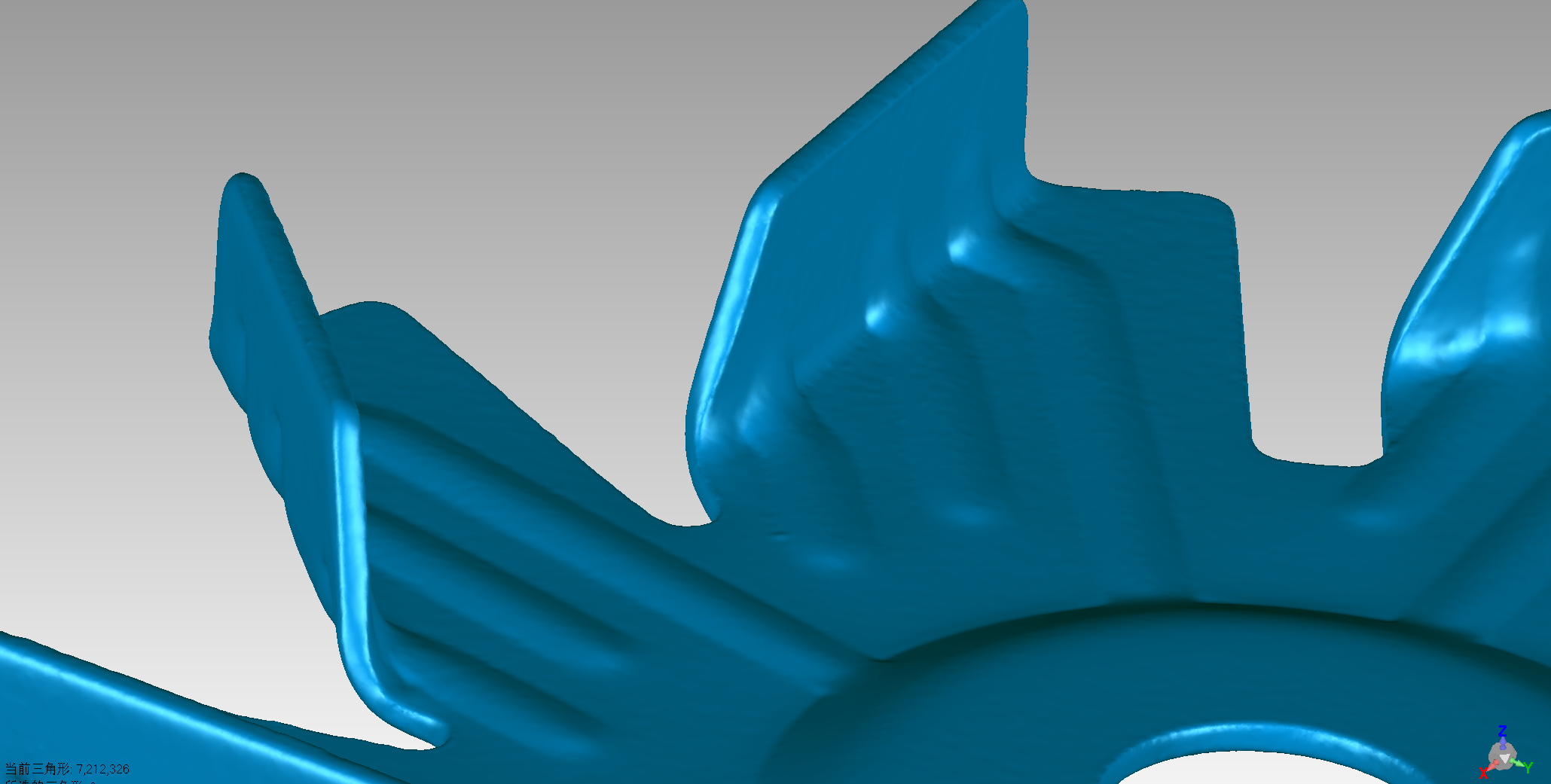

掃描數據細節圖（3）
工業三維掃描儀精度高達0.02mm，獲取數據質量高，穩定性強，不受黑色漆面影響，清晰捕捉葉片折邊、曲面邊界特征，生成完整高密度點云。將掃描得到的 STL 模型導入檢測軟件，與標準數模進行全域三維偏差對比，自動生成彩色偏差色譜圖，直觀展示葉片扭曲、回彈、輪廓超差區域。自動輸出平面度、對稱度、葉片折彎角度、內孔尺寸等檢測數據，導出標準化檢測報告，快速區分合格 / 不合格產品，大幅提升批量質檢效率。

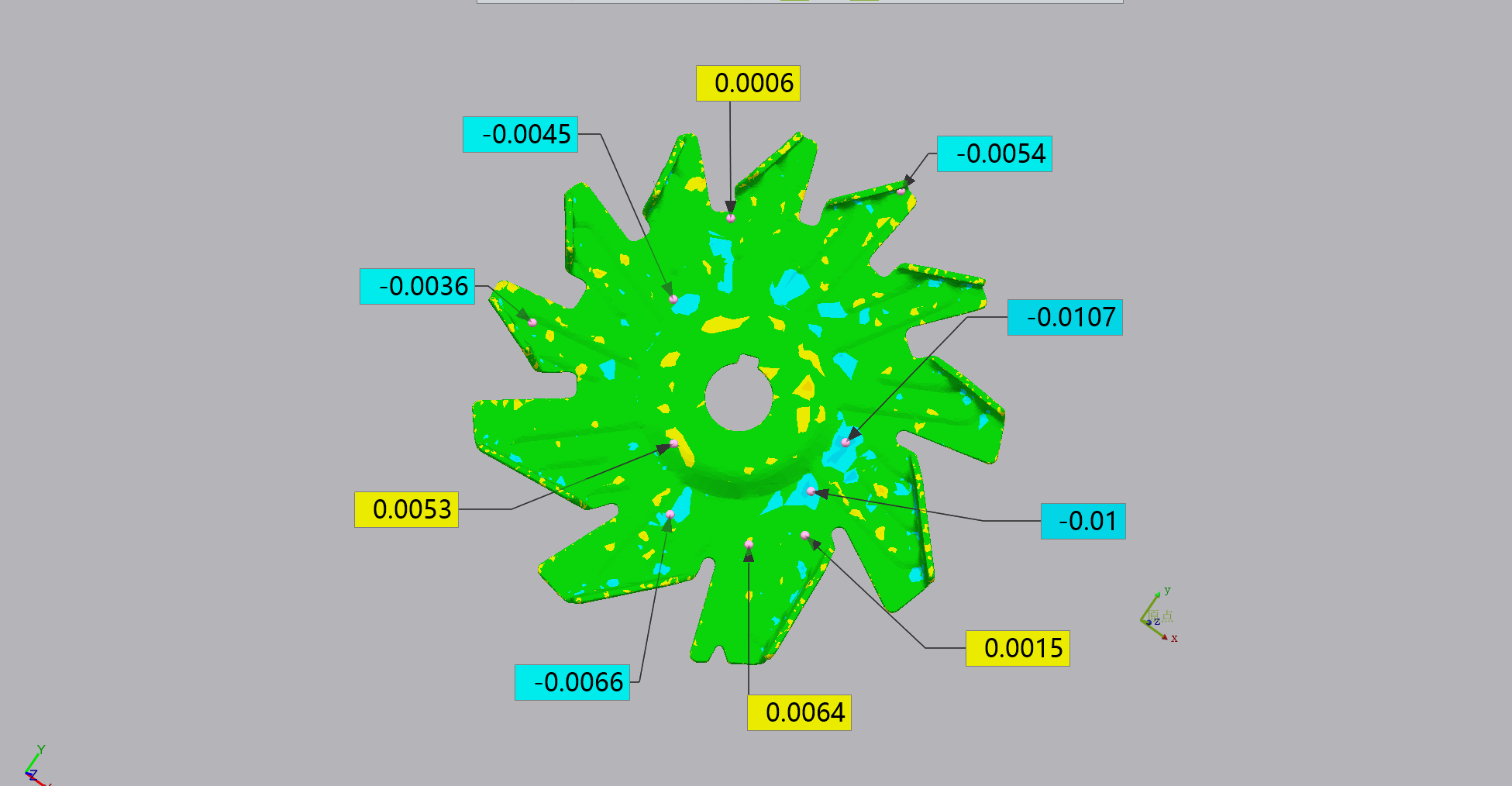

偏差色譜圖（1）
偏差色譜圖（2）
