風力發電機中葉片的設計直接影響風能的轉換效率，直接影響其年發電量，設計氣動性能較好的翼型與葉片并進行氣動分析。而翼型作為葉片的氣動外形，直接影響葉片對風能的利用率。翼型的優點是在設計工況下具有較高的升力系數和升阻比，并且在非設計工況下具有良好的失速性能。
1.為檢測風力葉片產品，該企業使用傳統的測量工具無法對風力葉片進行有效測量。
2.風力葉片表面形狀曲率較大，普通三維掃描儀設備根本無法進行精準的三維數據測量。
國內某加拿大企業，對生產出長約10m、寬1m多的風力葉片產品進行檢測認證，需掃描風力葉片三維數據與原始二維圖進行檢測對比分析，進行風力發電機葉片的二次設計與產品改良工作。
針對風力發電機葉片面積大，曲面多的情況下，華朗三維工程師提出解決方案中使用掃描設備：三維掃描儀α7000；三維攝影測量系統HL-3DP
A、華朗三維工程師使用三維攝影測量系統HL-3DP從不同角度對被測葉片進行拍攝，然后將拍攝得到的圖片導入攝影測量軟件，軟件會自動根據三角測量原理計算得出被測葉片的整體框架點。

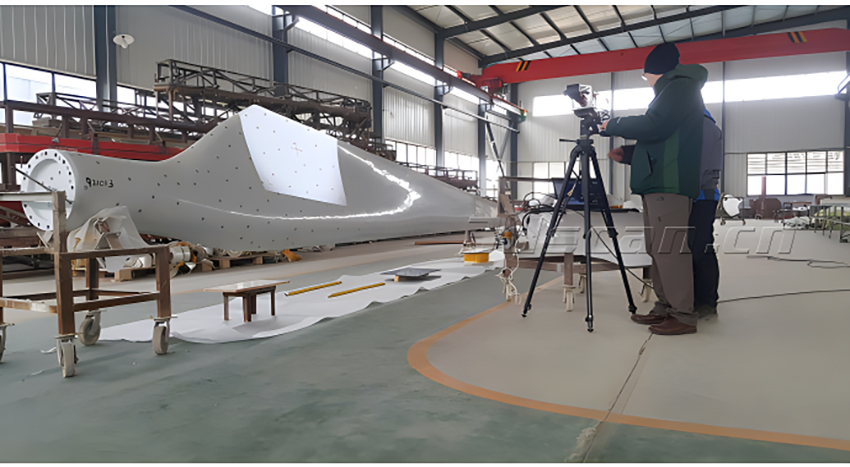

長約9m、寬1m多風電葉片攝影測量現場
風電葉片三維掃描現場
B、三維掃描儀α7000對風力葉片進行全面的三維測量，獲得風力發電機葉片的三維測量數據。
C、利用逆向設計軟件對優質曲面模型進行數模尺寸的偏差分析，然后根據分析結果進行設計調整。

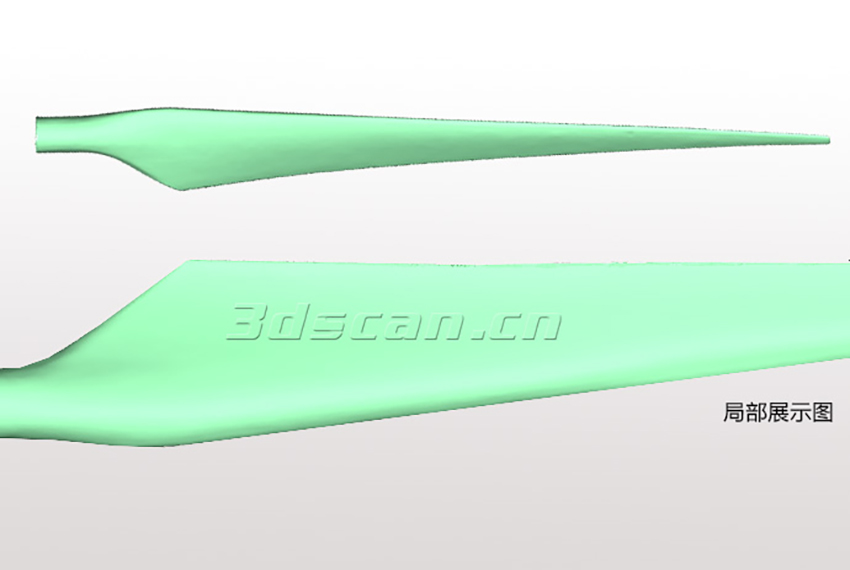

風電葉片掃描點云數據圖

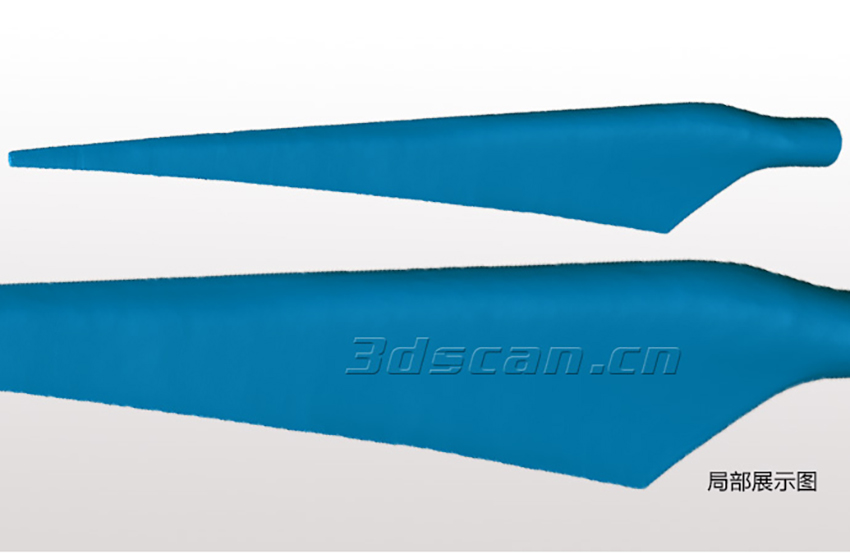

風電葉片掃描STL數據圖

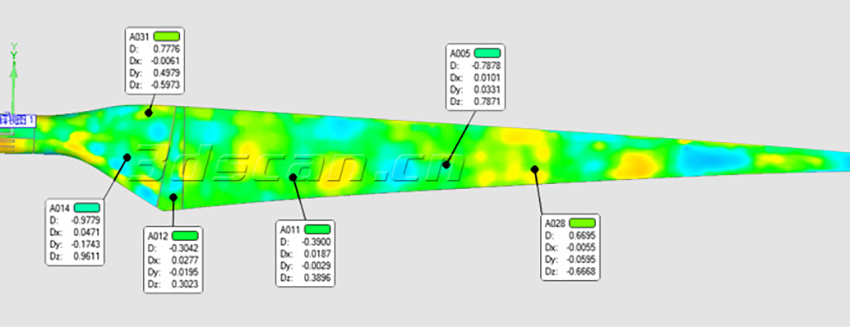

風力葉片左側三維檢測色譜圖

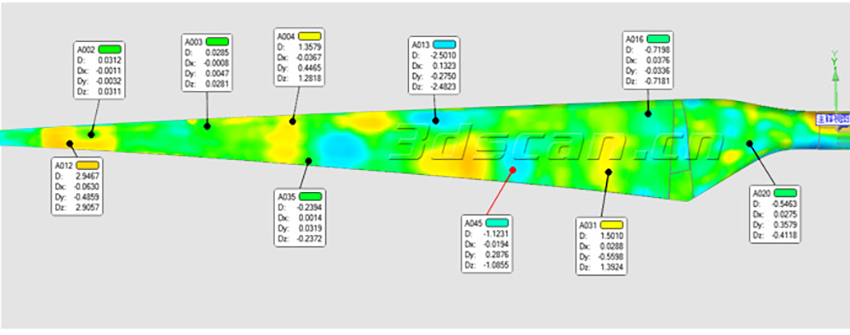

風力葉片右側三維檢測色譜圖
