該模具原始設計圖紙遺失，且型腔表面出現磨損，無法直接用于下一輪的生產改型。為了恢復模具的設計數據并修正磨損偏差，客戶委托華朗三維對該注塑模具進行非接觸式三維掃描與逆向建模，旨在快速重建高精度的3D數字模型（STP格式），以支持后續的模具數控加工與產品迭代開發。

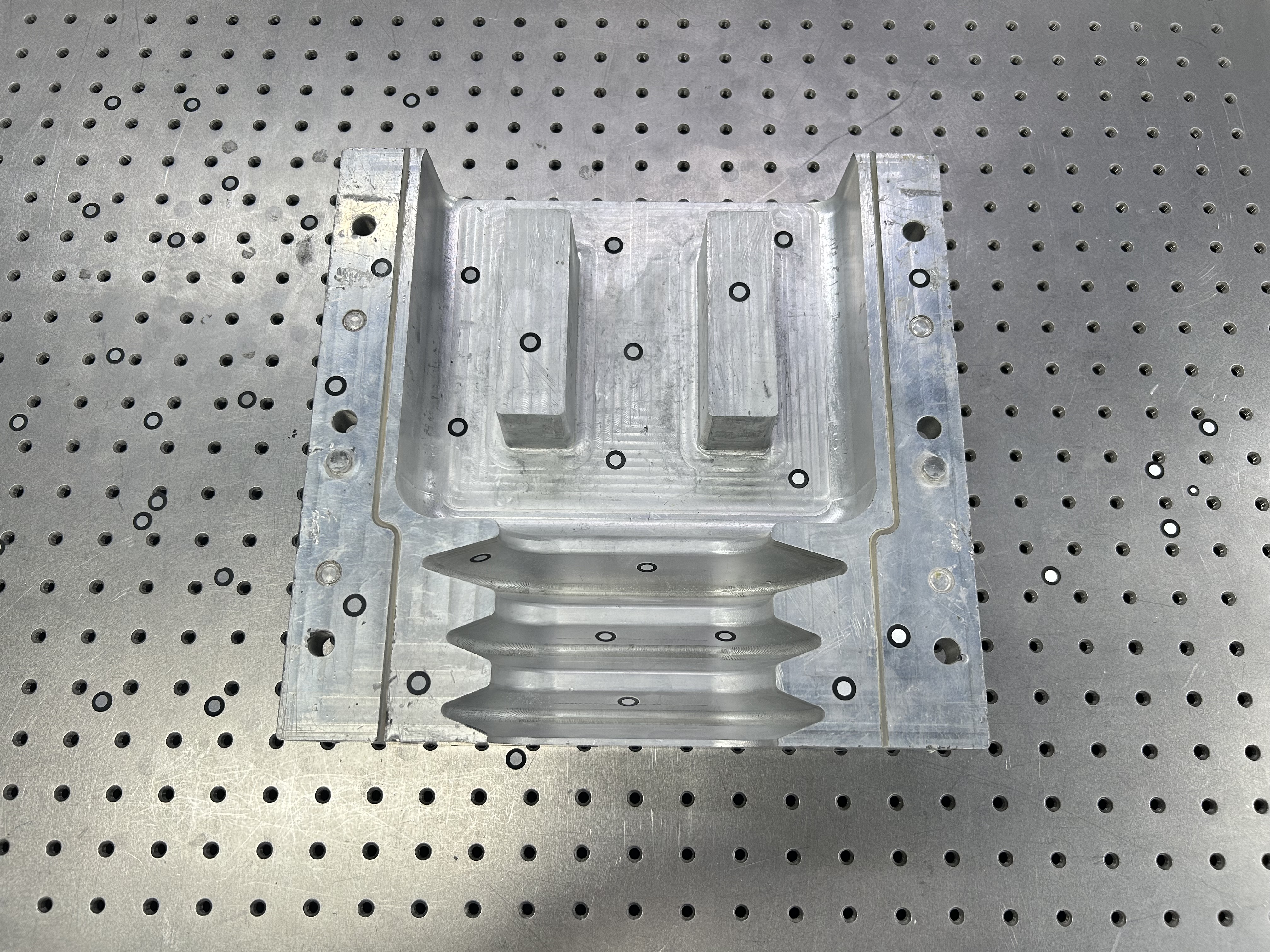

模具實物圖
面臨問題
模具型腔包含大量連續變化的自由曲面和細微倒角結構，使用傳統卡尺或三坐標測量機（CMM）不僅效率極低，且無法完整描述曲面的連續性特征，獲得的點云數據量稀疏，難以用于高質量逆向建模。傳統方法完成該模具的完整測繪往往需要數周時間，無法滿足客戶緊急的改型需求，急需一種快速、高精度的非接觸式測量手段。

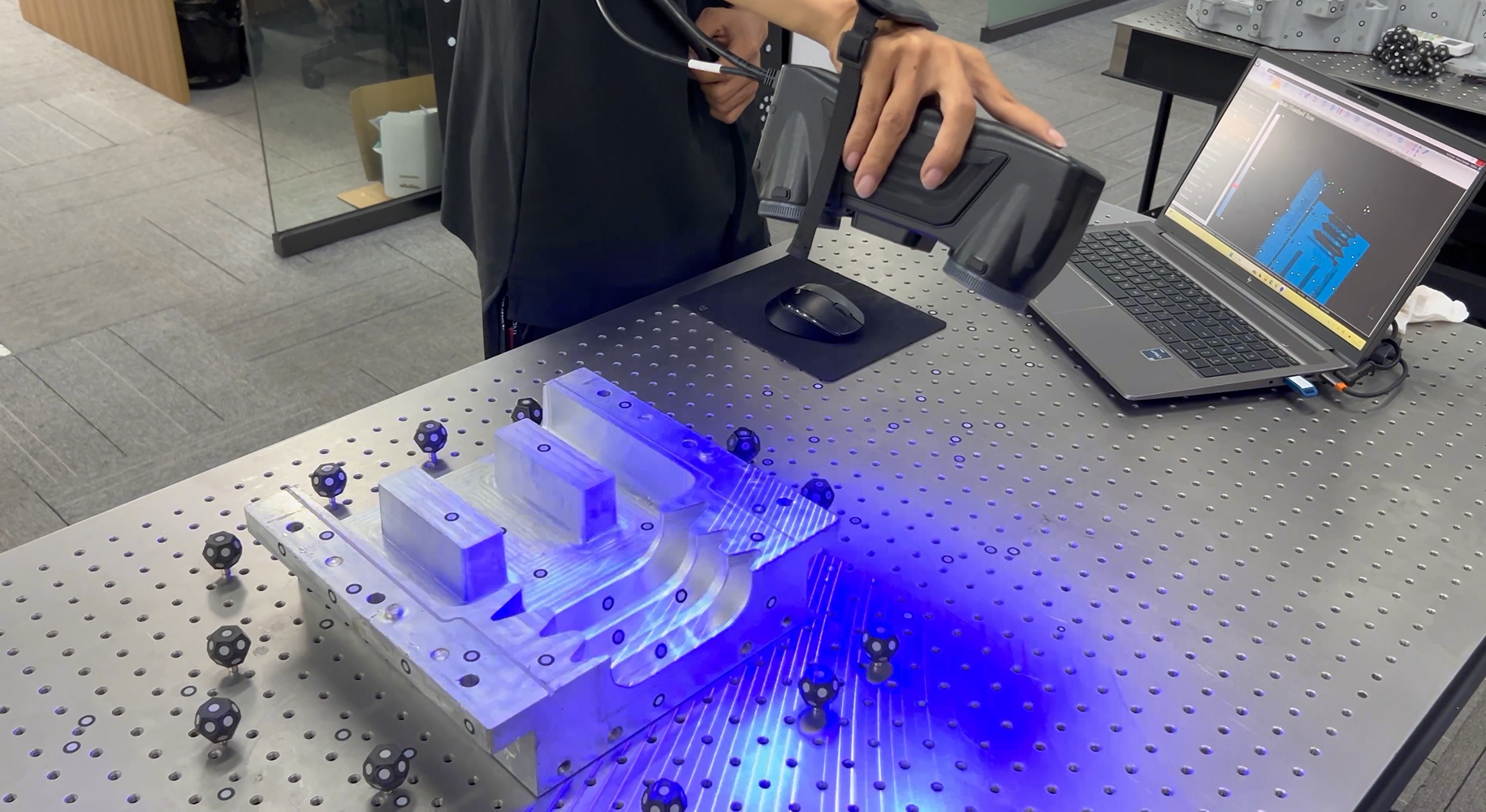

掃描圖
解決方案
華朗三維技術團隊依據該模具的特點，采用 手持式三維掃描儀，開啟精密模式，對模具型芯、型腔及分型面進行非接觸式掃描，獲取干凈的模具表面數據，隨后開啟深孔模式，利用其獨特的單束藍色激光線，可精確獲取深孔、側凹等復雜特征的完整數據，掃描速度達數420萬點/秒，現場僅用10分鐘便完成了全尺寸數據采集，生成高密度點云數據。

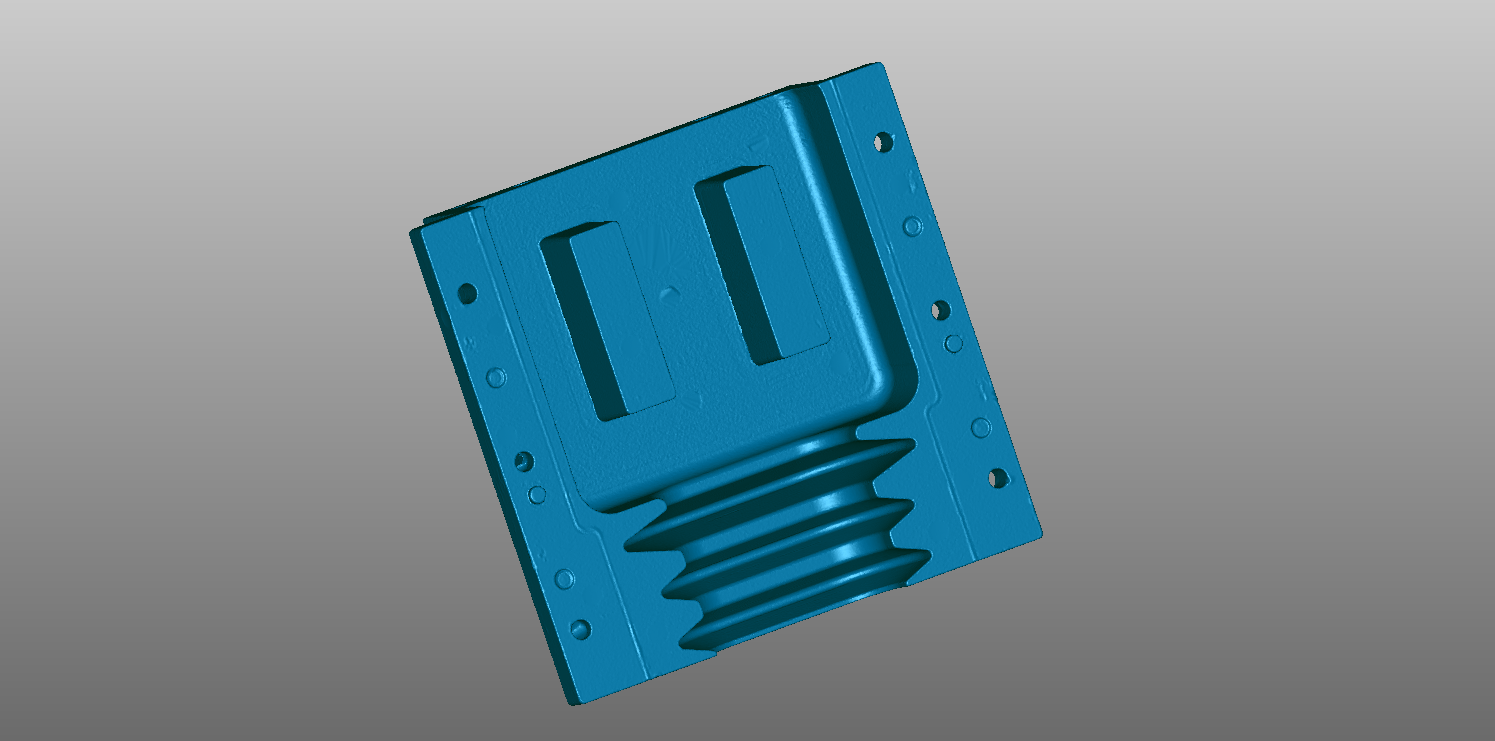

掃描數據1
掃描數據2
將獲取的高質量點云數據導入專業逆向工程軟件（如Geomagic Design X），進行去噪、對齊、三角網格化處理，最終導出可與CAD軟件直接對接的IGES或STEP格式文件。整體周期縮短70%以上，顯著提升了企業產品迭代開發效率。

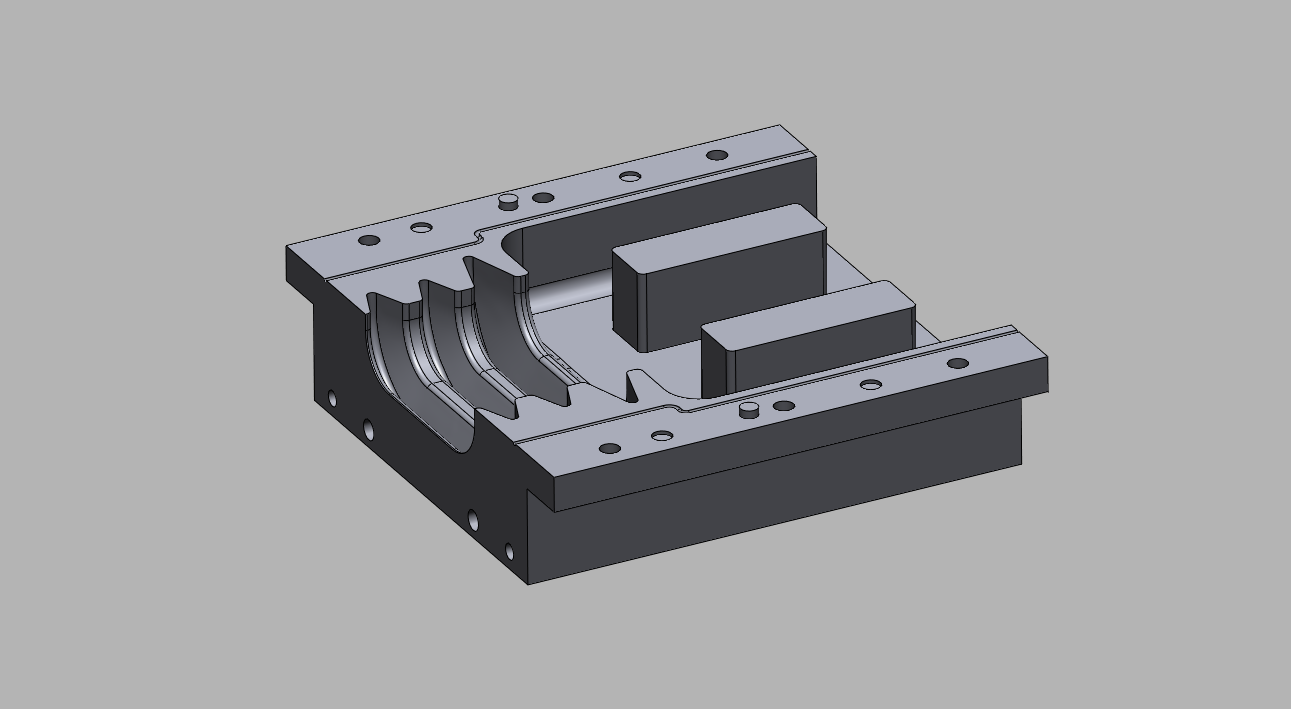

逆向建模圖1

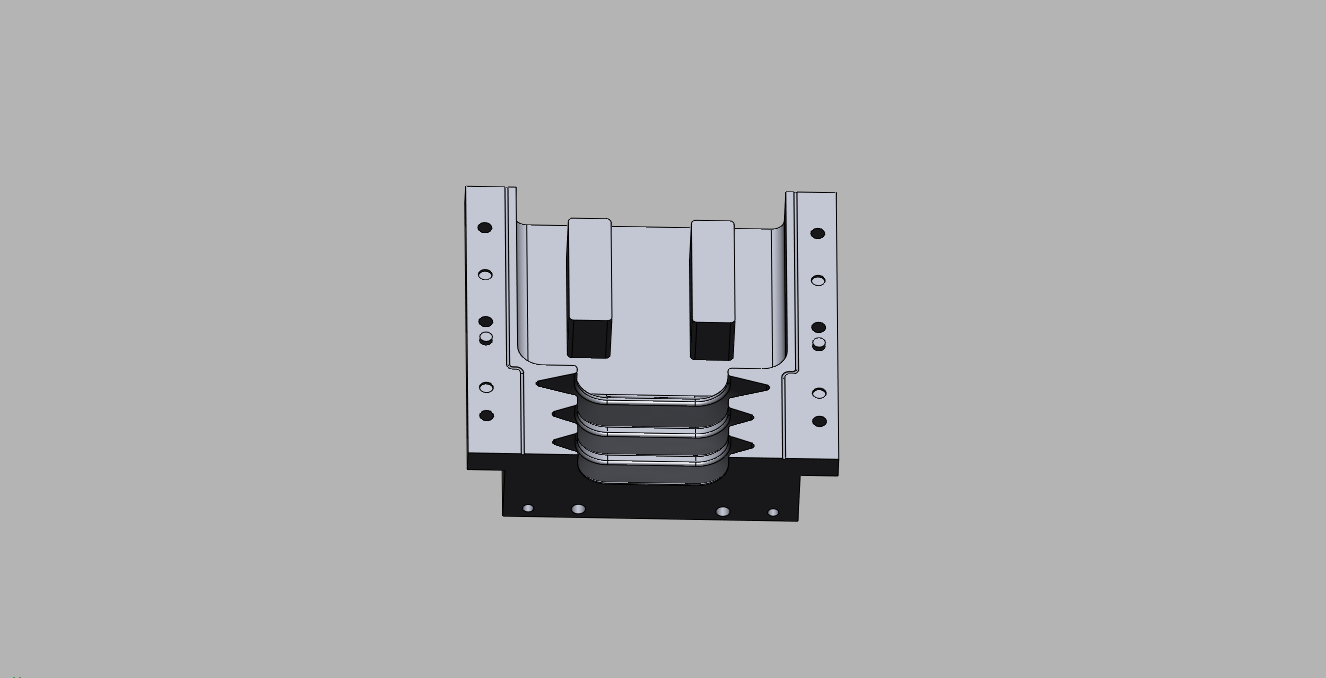

逆向建模圖2
