大型復合材料模具三維檢測
發布時間：2024-04-23
瀏覽數：1521
- A +
- A
- A -
南京某大型數控制造企業需要對機械加工完成的大型復合材料模具進行三維檢測，獲取高精度的三維數據，華朗工程師采用三維攝影測量系統HL-3DP檢測大型復合材料模具生產是否合格。
面臨問題
1.大型復合材料模具尺寸(長約7米，寬約2米)，體積大、移動不便、邊緣輪廓不一，菱角曲面凹槽較多。傳統測量工具(如檢具、二次元、三坐標等)根本無法進行檢測工作。
2.由于復合材料模具體積大，輪廓不一使用傳統的三維掃描儀，耗時較長且數據質量不高、誤差較大，無法滿足客戶對大型模具的質量檢測。
解決方案
針對該企業大型復合材料模具掃描面積大，為消除掃描累積誤差與完整拼接的問題，華朗三維技術工程師提出解決方案中使用：三維攝影測量系統HL-3DP快速獲取大型模具高精度的三維數據+逆向設計軟件(將大型模具點云數據轉換為三角網格面數據)+導入設計軟件進行后期處理，得到檢測分析報告。
大型模具檢測前準備工作

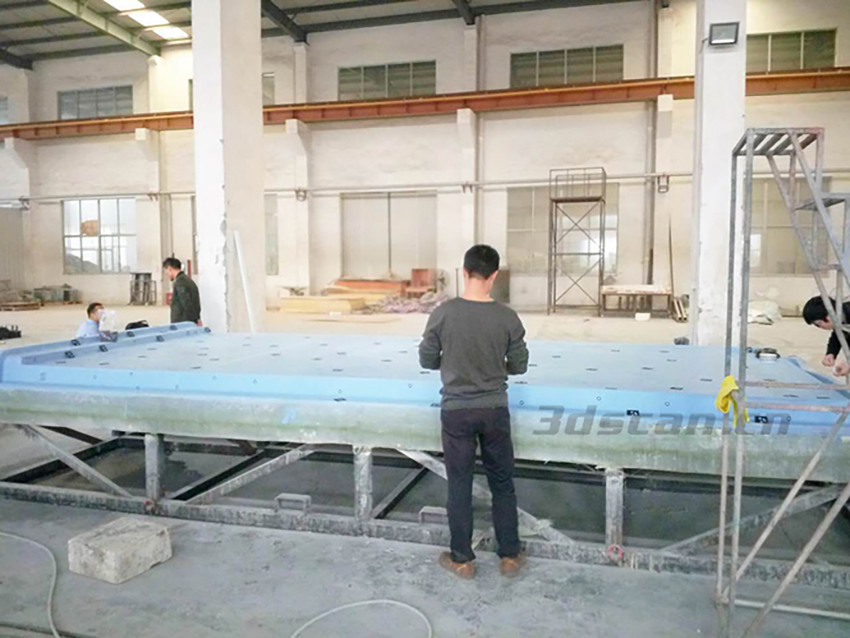

大型模具檢測現場

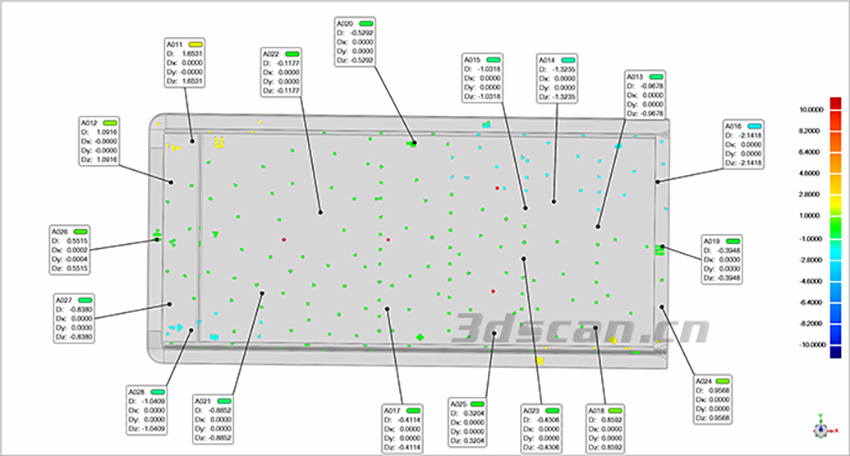

大型模具三維數據圖

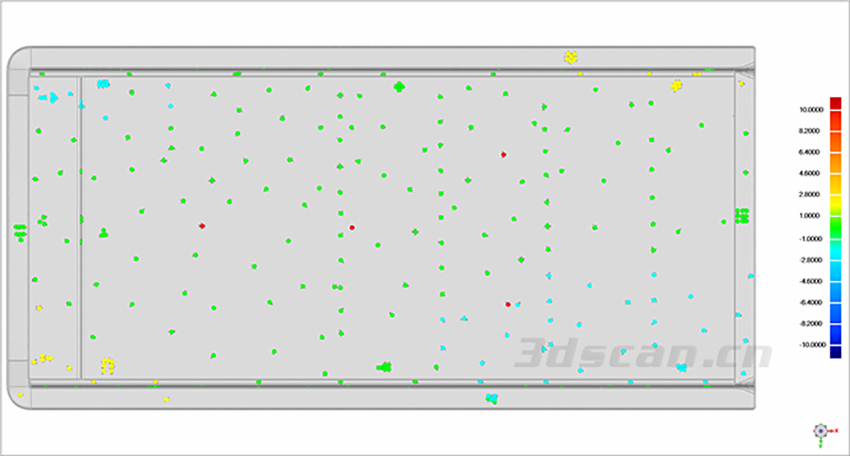

大型模具三維數據圖
