車架由各種縱向和橫向鋼梁組成的長方形構架，是車體的基礎。車架必須具有足夠的強度和剛度儀承受汽車的載荷和車輪傳來的沖擊。車架結構形式應滿足汽車總布置，這樣在行駛過程中避免各部件之間影響工作正常運行，提高汽車的行駛穩定性。需要對車架的各方面數據做個了解，在設計生產上可更好的匹配，這就用到三維掃描技術來獲取精準的數據。

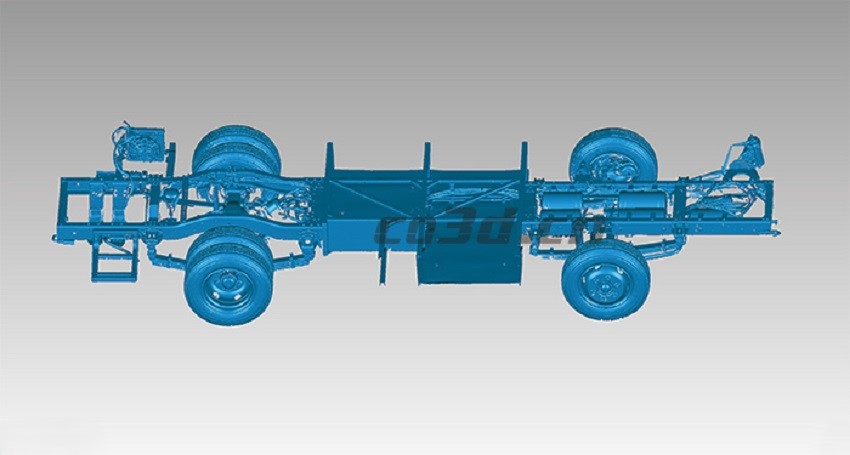

汽車車架現場掃描圖
整體車底架體積大、笨重，不利于移動。外形部件結構復雜，大大小小零件參差不齊，各種不同的結構零件相連接，很多細節之處需要掃描。給掃描工作帶來了一定的挑戰難度。
如果還是延用以往的傳統方式，消耗的時間會長，工作效率低，獲取數據難度大，數據精度也不高，無法運用上數據，不能提供精準的解決方案。

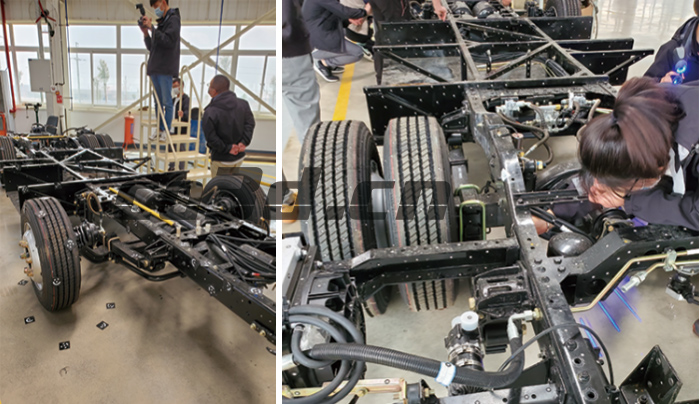

汽車車架現場掃描圖
根據我們公司的多年經驗，掃描大型工件，采用我司三維攝影測量系統HL-3DP搭配三維掃描儀進行掃描測量。先是在掃描車架上貼標志點與編碼點，接著使用三維攝影測量系統拍攝車底架不同角度的影像，將拍攝影像導入HL-3DP軟件中，通過三角測距方式，HL-3DP軟件自動將影像結合起來經過運算之后，可得到物體表面關鍵信息的3D坐標值。能對大面積曲面點云信息進行校正，提高三維掃描儀整體點云拼接精度。將車架的3D坐標值導入三維掃描系統中，使用手持式三維掃描儀Model 37，快速全面的掃描車架，從不同的位置對車架進行掃描，細小地方可以使用掃描儀精細模式，對局部特征能清晰掃描。而且掃描儀使用時可視化，能實時看到自己執行操作，方便簡單操作。

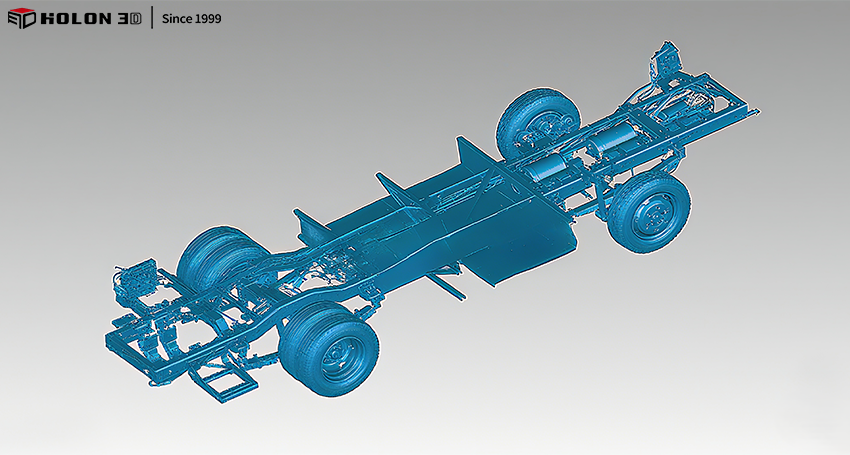

汽車車架STL數據圖

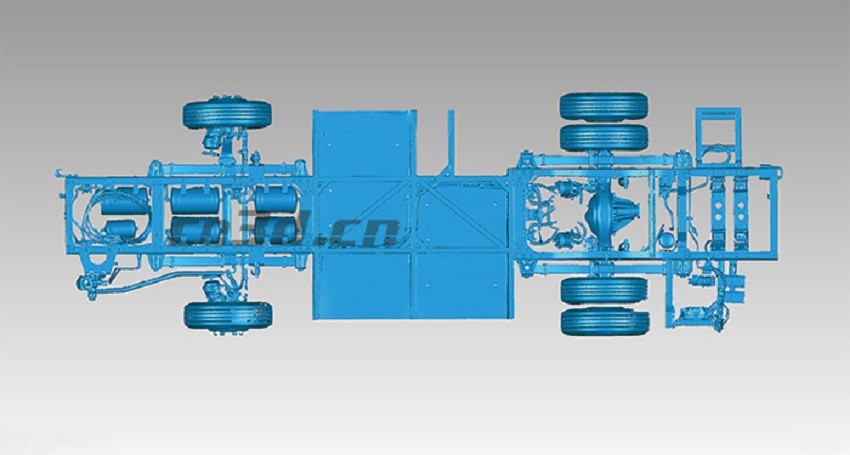

汽車車架STL數據圖
獲取三維數據導入到三維逆向軟件中，進行數據逆向建模，根據客戶的要求生成需要的數據報告。三維攝影測量系統HL-3DP搭配三維掃描儀使用，針對超大型工件三維掃描時，能夠降低三維掃描數據拼接的累計誤差，提高數據精度，加快工作效率。解決了客戶的問題，提供了精確的數據解決方案，能運用到后續的工作計劃中。
