汽車已成為現代社會出行的代步工具，逐步融入到人們的生活中，隨著需求的增加，各方面要求也在變化。汽車制造商隨著要求變化改進自家的汽車，使用三維掃描技術獲取整車的外形數據，拋棄傳統的掃描測量方式，加快技術人員在設計上的改進，設計出更好的汽車外觀，增加市場競爭力。
面臨問題| Practical problems
汽車體積大，表面不規則輪廓多、弧度大，且反光需做表面處理。整體掃描起來是一個大工程，具有一定的掃描難度。
傳統的測量方式采集數據密度不夠，無法對曲面弧度精準測量。而且體積大，掃描工作耗時多，產生工作量大，數據精度低，不能做到高效率、精準的完成工作。
汽車整車三維掃描現場圖
解決方案| Co3d solution
整車體積大，掃描起來具有一定的難度。使用手持式三維掃描儀HOLONB71+三維攝影測量系統HL-3DP。先是準備工作噴顯像劑提高底色對比度跟貼標志點、編碼點。接著使用三維攝影測量拍攝車身多幅圖像，通過軟件自動將這些影像結合起來經過運算，得到每個編碼點圓心的3D坐標，計算出3D坐標值。將車身表面3D坐標數據導入掃描系統中，然后使用手持式三維掃描儀HOLONB71快速掃描獲取高精度三維數據，掃描速度快，數據精度高，穩定性強。
三維攝影測量系統與三維掃描儀配合使用提高了三維掃描儀整體點云拼接精度，縮短使用時間，提高工作效率，掃描精度更高。將數據導入三維軟件中處理分析，解決了客戶的問題，精準的數據以便于客戶使用在后期的設計改進中。

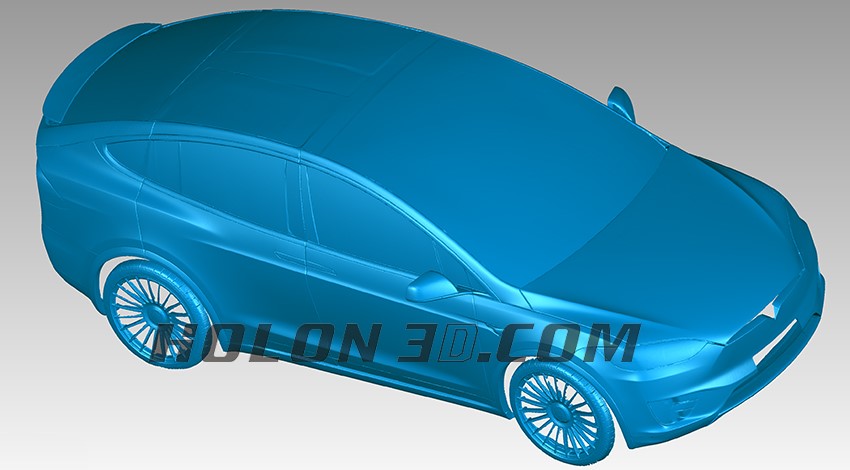

汽車整車三維掃描數據圖

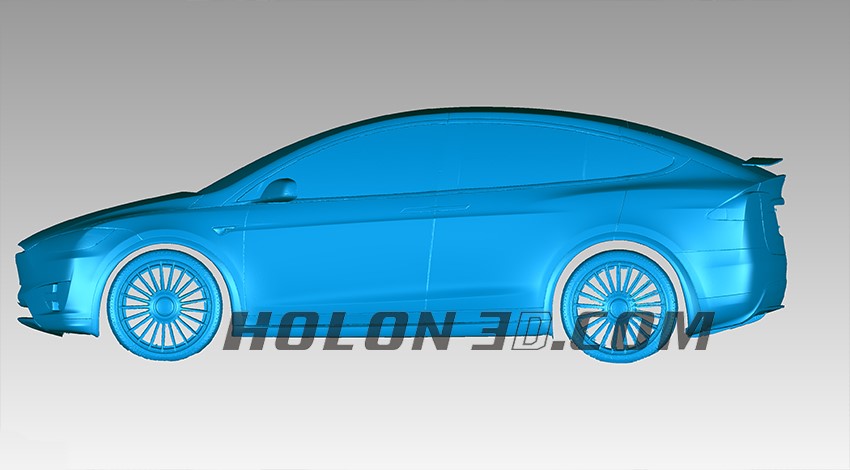

汽車整車三維掃描數據圖

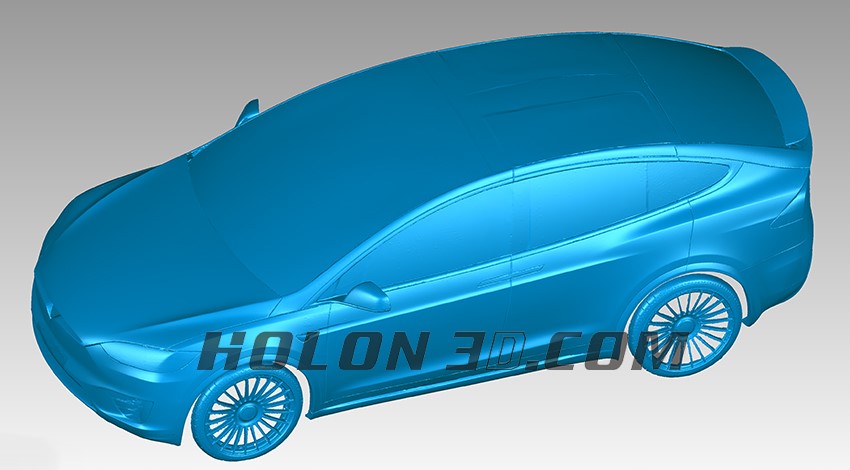

汽車整車三維掃描數據圖
