風力葉片三維檢測
發布時間：2024-07-03
瀏覽數：1152
- A +
- A
- A -
風力發電機中葉片的設計能直接影響風能轉換效率，良好的設計、可靠的質量和優越的性能是保證機組正常穩定運行的決定因素，直接影響其年發電量，是風能利用的重要一環。采用三維掃描技術快速獲取葉片檢測部位三維數據，通過數據分析對比，了解問題的存在，及時做出維護，保證工作的運行。

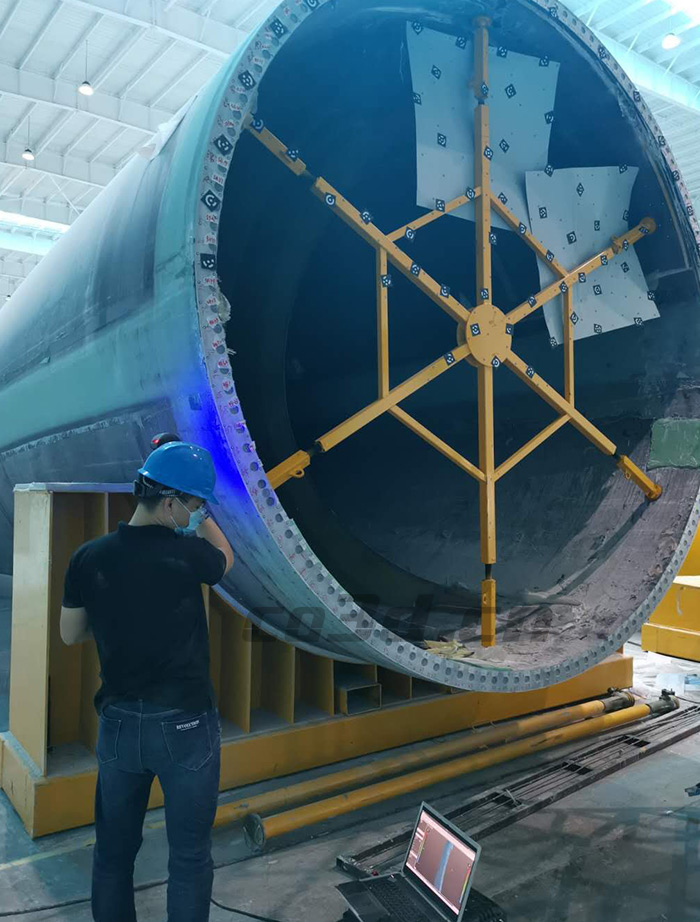

現場掃描圖
面臨問題
面臨問題| Practical problems
客戶要檢測葉片根部外圈的尺寸，查看變形量。并且對精度要求高，掃描速度快，能高效完成工作。由于葉片體積大（長約80米，直徑3多米），不便移動，依靠人工傳統的測量方式，效率低，精度達不到要求，做不到精準檢測。因此采用三維掃描檢測。
現場掃描圖
解決方案
解決方案| Co3d solution
根據客戶的需求及工件情況，華朗三維技術工程師使用三維攝影測量HL-3DP配合手持式三維掃描儀HOLON751掃描獲取數據，能夠降低三維掃描數據拼接的累計誤差。

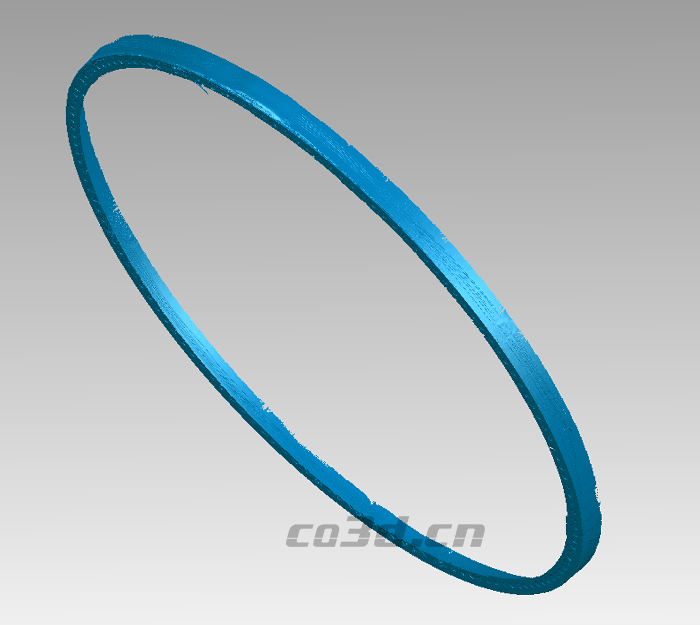

掃描STL數據圖
先是用三維攝影測量3DP獲取檢測部位的3D坐標。接著使用手持三維掃描儀HOLON751進行掃描，獲取高精度數據，掃描速度快，高效完成工作。將數據導入到三維檢測軟件中與原始數模進行對比分析，導出數據分析報告，從而得知變形量。

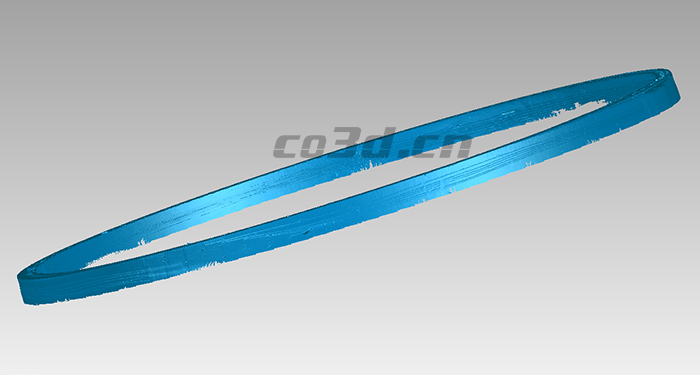

掃描STL數據圖
