3C 精密設備金屬沖壓外殼三維檢測
發布時間：2026-09-05
瀏覽數：40
- A +
- A
- A -

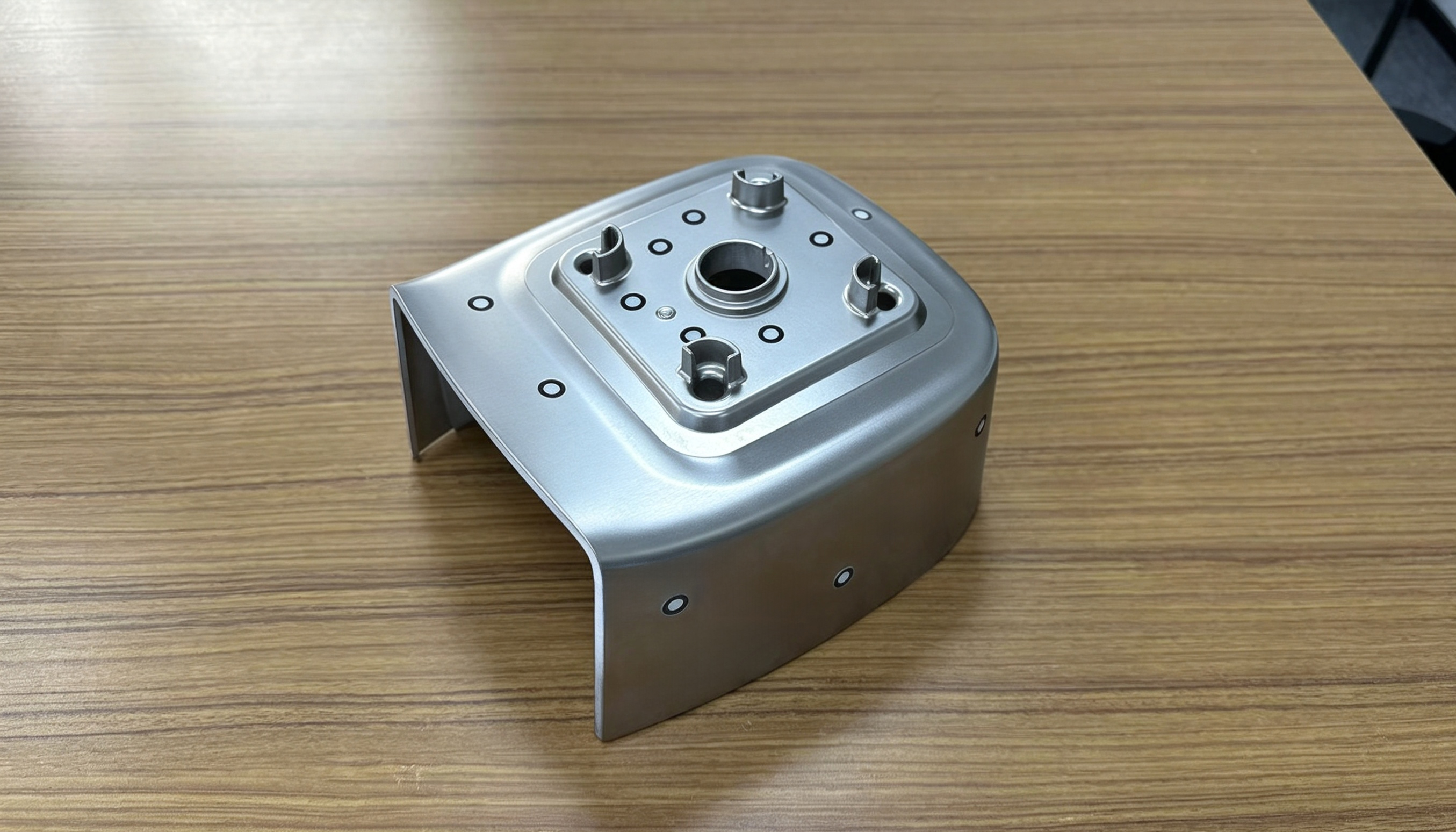

該工件為 3C 精密設備金屬沖壓外殼測試件，采用薄板金屬沖壓成型，U 型深腔結構，殼體頂面分布裝配定位凸臺與定位孔；主要用于設備外殼結構件開發驗證，需要管控沖壓回彈，保障批量裝配精度。
面臨問題
薄壁金屬沖壓產生回彈變形，復雜自由曲面，三坐標離散打點無法完整評估整體形變；需要同步檢測曲面輪廓、定位凸臺、裝配孔的形位公差，傳統檢測耗時久。
解決方案

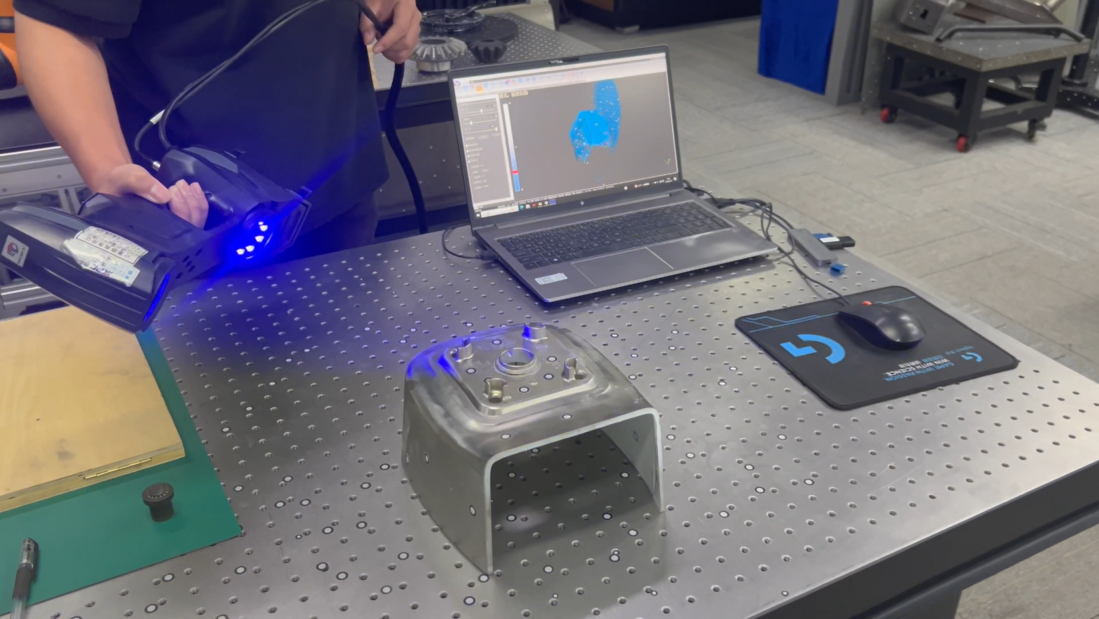

采用華朗全藍激光三維掃描儀，光亮金屬表面無需噴粉，420 萬點 / 秒完成完整數據采集；輸出點云、STL 數據，和原始 CAD 數模做色譜比對，可視化沖壓回彈變形；一鍵輸出曲面偏差、定位柱、裝配孔形位公差檢測報告；原本需要半天的全尺寸檢測工作，現在僅需幾分鐘即可完成，并獲取了更全面、更直觀的檢測數據。

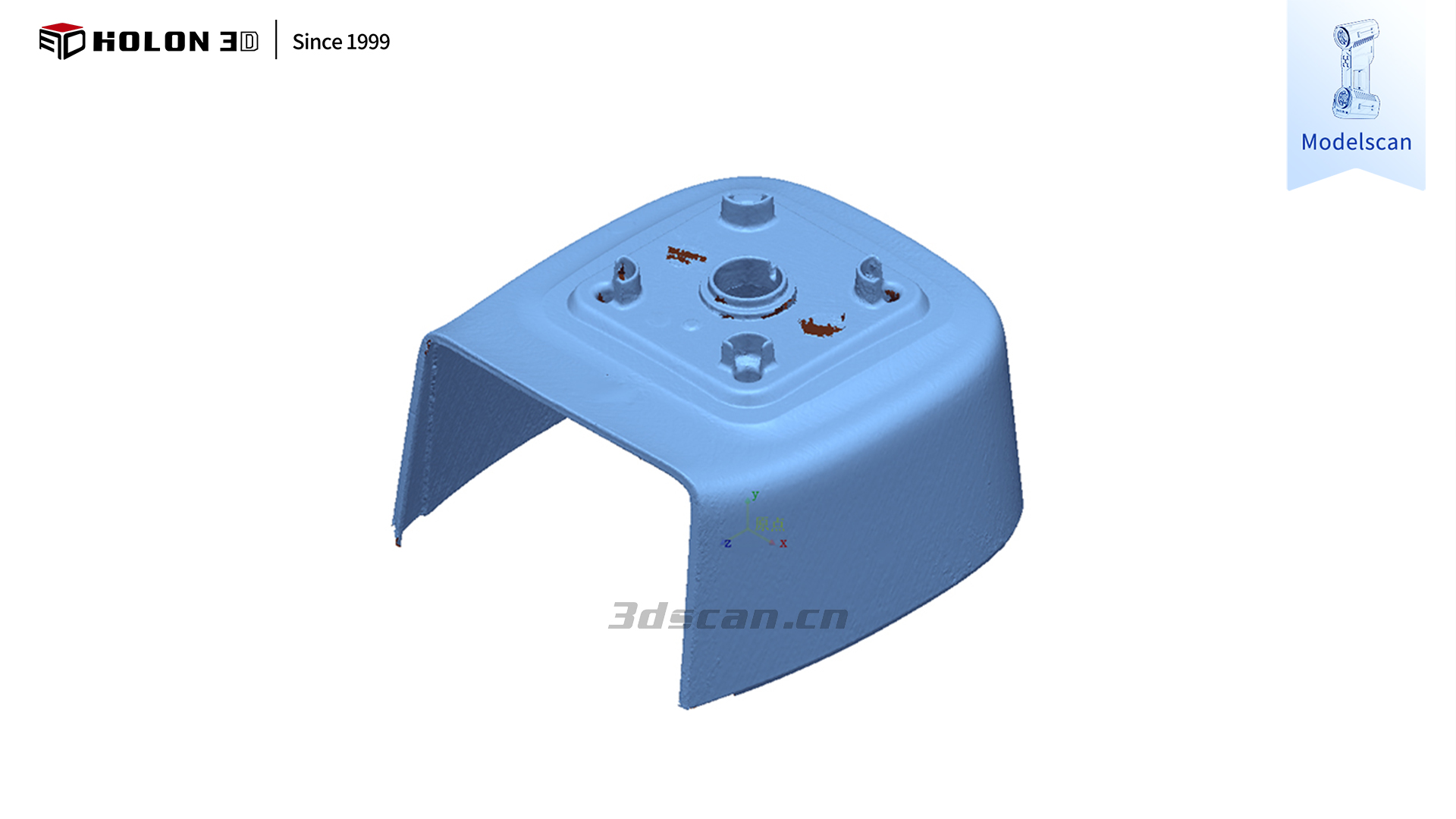

點云圖

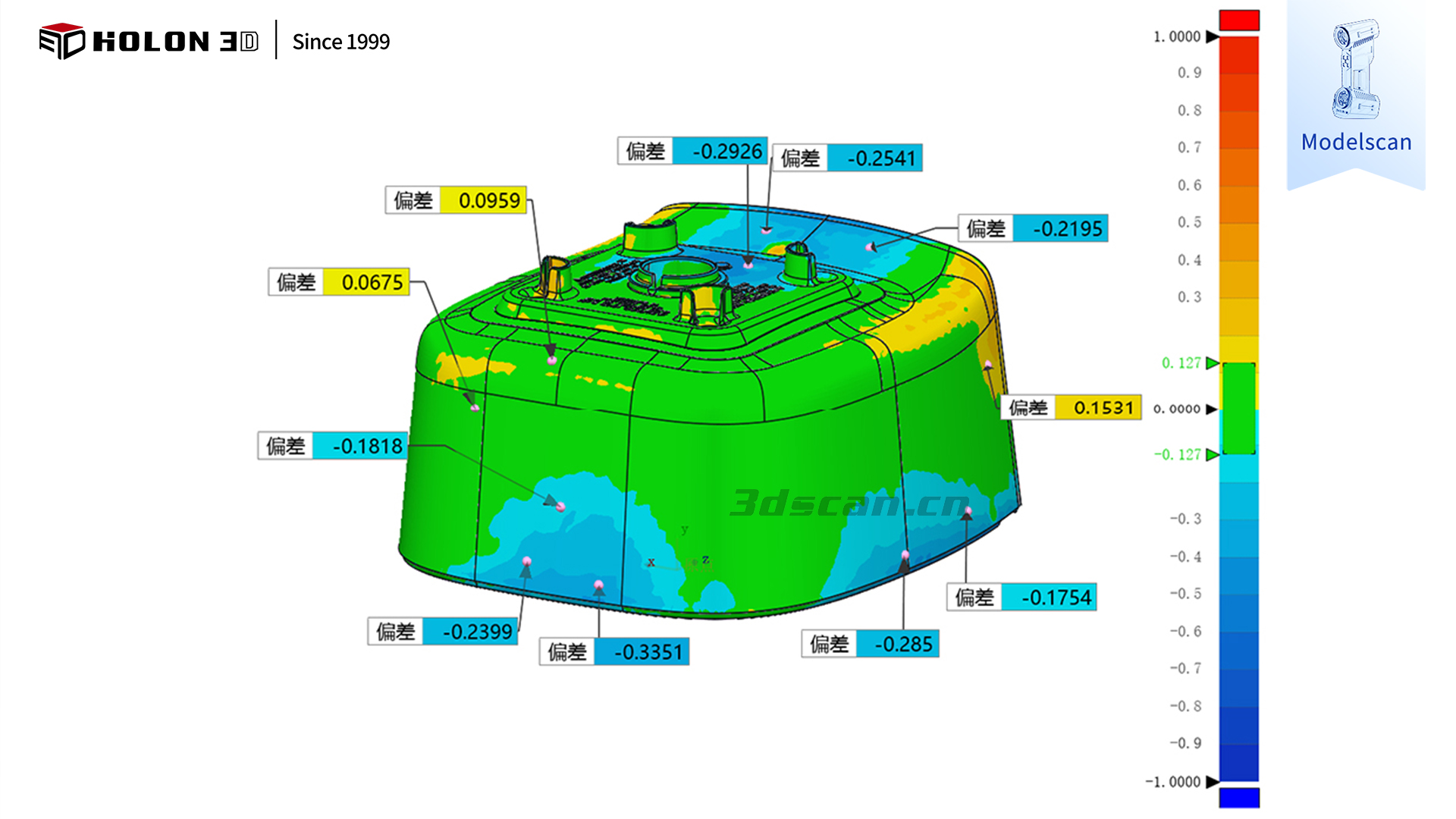

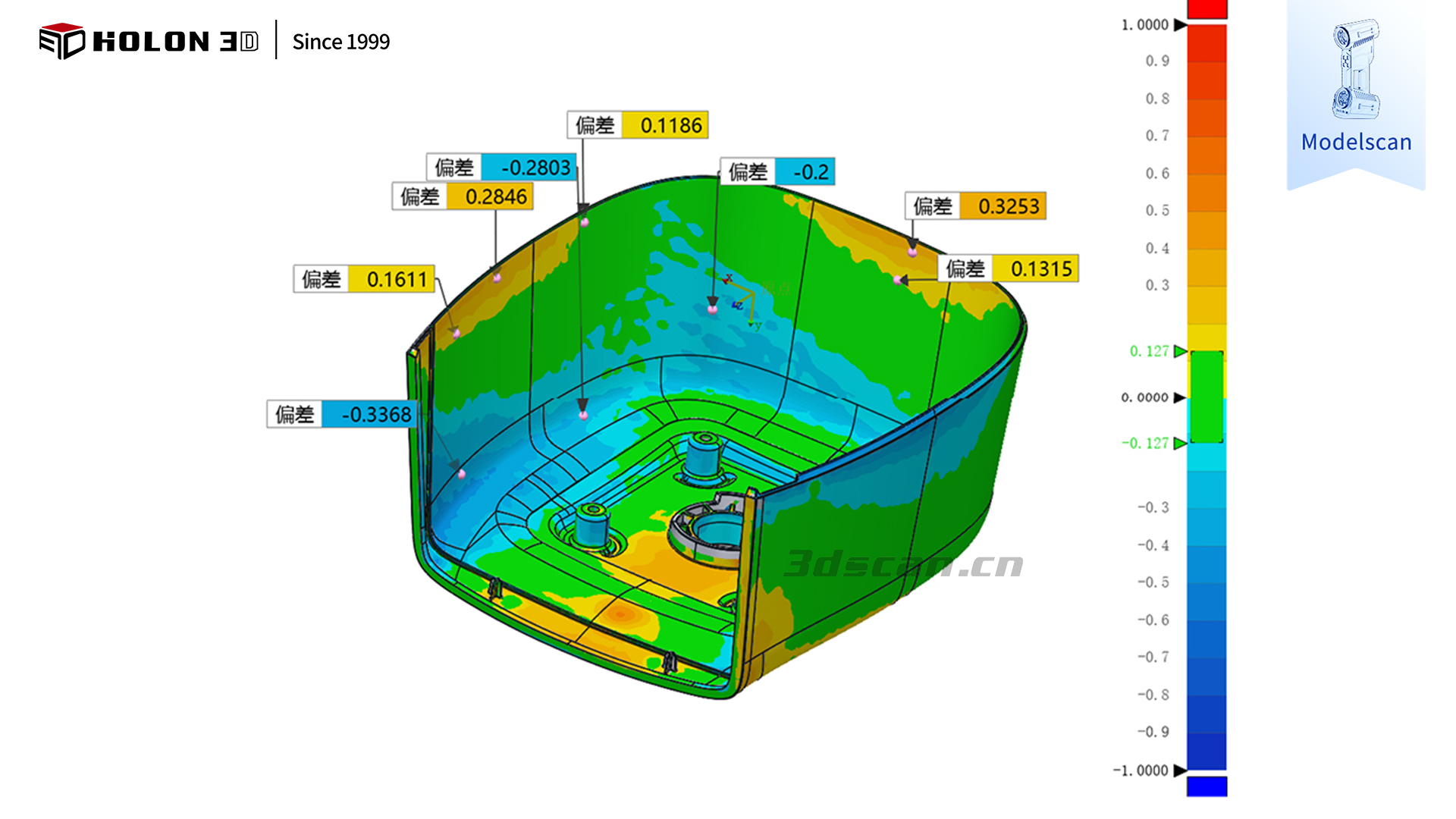

偏差色譜圖

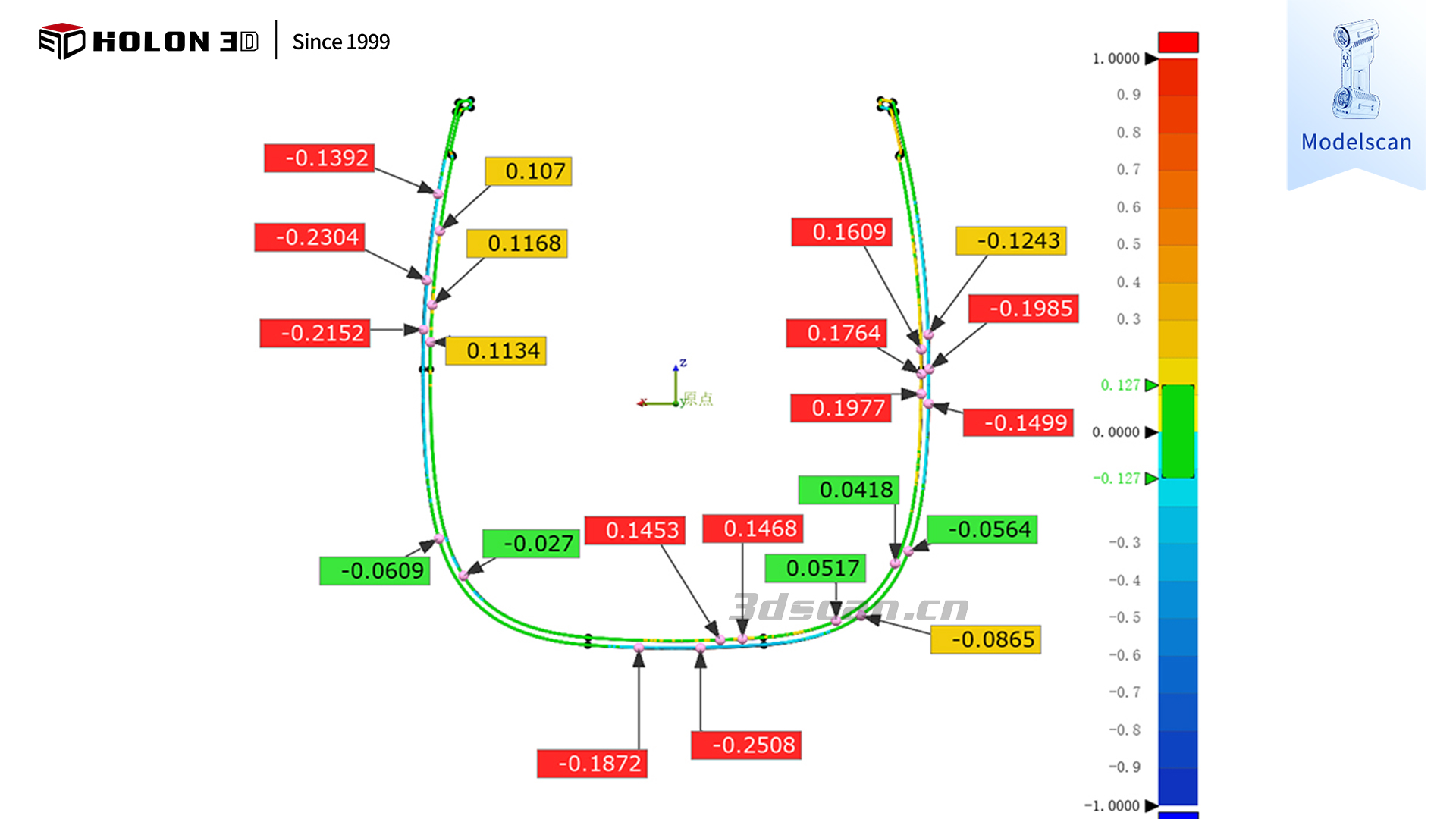

剖面圖
