風機鑄件三維檢測
發布時間：2024-07-03
瀏覽數：1426
- A +
- A
- A -
隨著現在不斷的進步，很多方面需要進行改進，風機在額定工況很容易出現問題，需要嚴格按照產品標準要求生產和制造風機，后期還需正確維護跟保養，提高風機使用壽命，就要獲取風機的數據檢測。
風機鑄件現場實拍圖
面臨問題
面臨問題| Practical problems
風機鑄件體積大且笨重，無法搬動，結構復雜，曲面變化大，周邊有不平整的凸塊，還有深孔。整體上看，掃描難度很大。
使用一般傳統的掃描方式跟測量儀器，對于鑄件內部細節是無法捕捉的清楚，只能掃描外部平面，但是大面積掃描也是非常耗時的，速度慢，不能滿足高效率。
風機鑄件現場實拍圖
解決方案
解決方案| Co3d solution
在了解清楚需求跟工件后，使用HOLON760手持三維掃描儀和三維攝影測量系統(HL-3DP)能夠在短時間內獲取高精度的三維數據，有效解決掃描測量累計出現等問題。

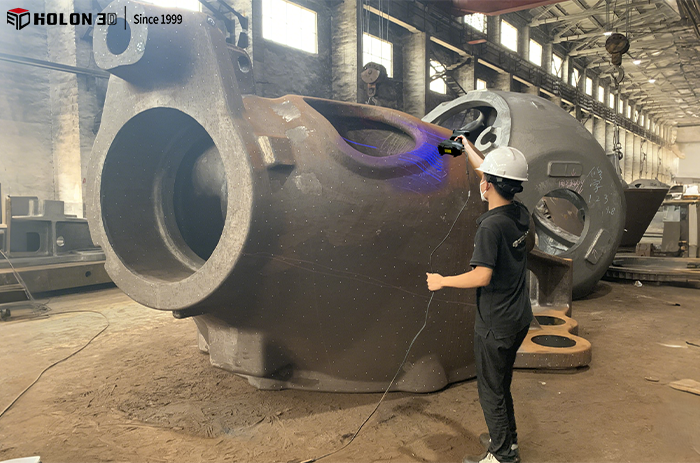

風機鑄件現場掃描圖
首先三維攝影測量系統HL-3DP在一開始進行測量之前，先會在物體上貼好編碼點，再用相機進行拍攝。在拍攝過程中，會拍攝許多不同的角度的影像，將這些影像讀入至HOLON3DP軟件，因為每一張影像的拍攝角度不同，由每一張影像不同的角度，透過三角測距的方式，HOLON3DP軟件自動的將這些影像結合起來經過運算之后，就可得到每一個編碼點圓心的3D坐標。
然后使用HOLON760手持三維掃描儀進行掃描，7組交叉激光線加額外一束激光線共計15條激光線，可切換單條激光掃描模式，掃描深孔及死角，標志點自動拼接技術與自主研發掃描軟件配合擁有超高掃描精度和工作效率，快速獲取風機的三維數據，從而進行分析檢測。
風機鑄件STL數據圖
風機鑄件STL數據圖
風機鑄件三維檢測對比分析圖
風機鑄件三維檢測對比分析圖
